VERIFICATION

PROCEDURE

1. VERIFIER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 (BI) - 6 (EI)	En permanence	10 kΩ minimum
4 (BI) - 1 (BO)	En permanence	En dessous de 1 Ω
5 (SI) - 2 (SO)	En permanence	En dessous de 30 Ω
6 (EI) - 3 (EO)	En permanence	En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons arrière central.

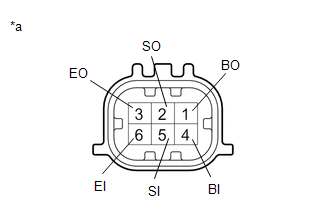

*a	Pièce constitutive sans faisceau de câbles branché (capteur à ultrasons central arrière)

2. VERIFIER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 (BI) - 6 (EI)	En permanence	10 kΩ minimum
4 (BI) - 1 (BO)	En permanence	En dessous de 1 Ω
5 (SI) - 2 (SO)	En permanence	En dessous de 30 Ω
6 (EI) - 3 (EO)	En permanence	En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur à ultrasons arrière.

*a	Pièce constitutive sans faisceau de câbles branché (capteur à ultrasons d'angle arrière)
