DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du capteur à ultrasons sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
|
|
|
|
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS ARRIERE
Cliquer ici
2. DEPOSER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE

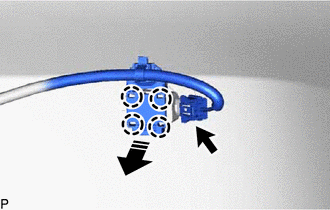

(a) Débrancher le connecteur.
Déposer dans ce sens |
(b) Libérer les 4 griffes comme indiqué sur le schéma.

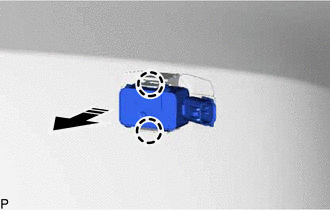

(c) Libérer les 2 griffes et déposer le capteur à ultrasons central arrière, comme indiqué sur le schéma.
Déposer dans ce sens |
3. DEPOSER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE

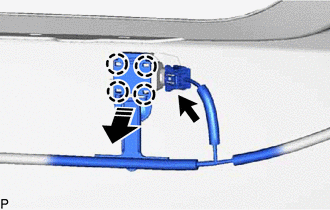

(a) Débrancher le connecteur.
Déposer dans ce sens |
(b) Libérer les 4 griffes comme indiqué sur le schéma.

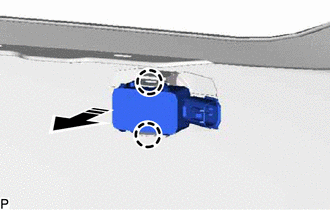

(c) Libérer les 2 griffes et déposer le capteur à ultrasons d'angle arrière, comme indiqué sur le schéma.
Déposer dans ce sens |
4. DEPOSER L'AGRAFE DE CAPTEUR A ULTRASONS
CONSEIL:
- Effectuer cette procédure uniquement si le remplacement de l'agrafe de capteur à ultrasons est nécessaire.
- Procéder de la même façon pour toutes les agrafes de capteur à ultrasons.

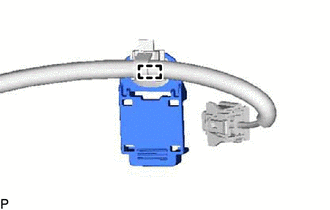

(a) Libérer l'attache pour déposer l'agrafe de capteur à ultrasons du câble. |
|
5. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE
CONSEIL:
- Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons central arrière est nécessaire.
- Lors de la dépose du dispositif de retenue de capteur à ultrasons central arrière, chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons central arrière à l'aide d'une lampe chauffante.
(a) Chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons central arrière à l'aide d'une lampe chauffante pendant 3 à 5 minutes à la température prescrite.
Température de chauffage:
Elément | Température |
---|---|
Ensemble de pare-chocs arrière |
40 à 60°C (104 à 140°F) |
Dispositif de retenue de capteur à ultrasons central arrière |

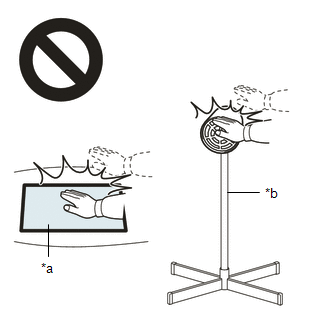

ATTENTION:
- Ne pas toucher le lampe chauffante et les pièces ayant chauffé.
- Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |

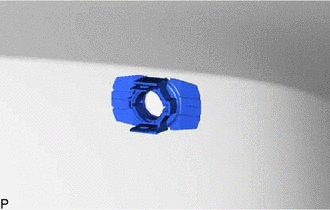

(b) Déposer le dispositif de retenue de capteur à ultrasons arrière central. |
|
6. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE
CONSEIL:
- Effectuer cette procédure uniquement lorsque le remplacement du dispositif de retenue de capteur à ultrasons d'angle arrière est nécessaire.
- Lors de la dépose du dispositif de retenue de capteur à ultrasons d'angle arrière, chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons d'angle arrière à l'aide d'une lampe chauffante.
(a) Chauffer l'ensemble de pare-chocs arrière et le dispositif de retenue de capteur à ultrasons d'angle arrière à l'aide d'une lampe chauffante pendant 3 à 5 minutes à la température prescrite.
Température de chauffage:
Elément | Température |
---|---|
Ensemble de pare-chocs arrière |
40 à 60°C (104 à 140°F) |
Dispositif de retenue de capteur à ultrasons d'angle arrière |
ATTENTION:
- Ne pas toucher le lampe chauffante et les pièces ayant chauffé.
- Le fait de toucher la lampe chauffante pourrait provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |

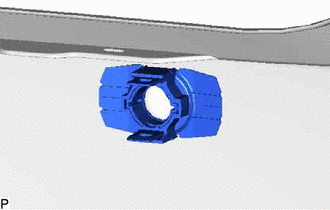

(b) Déposer le dispositif de retenue de capteur à ultrasons d'angle arrière. |
|
