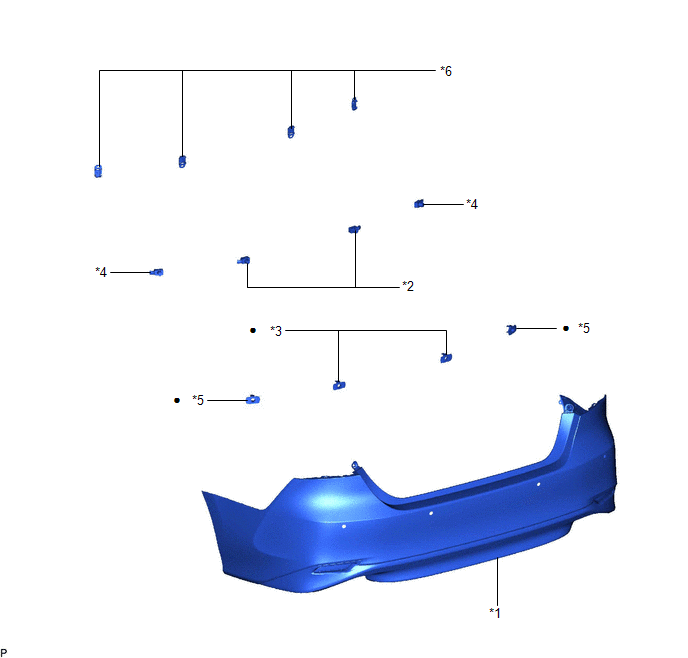

PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE PARE-CHOCS ARRIERE |
*2 | CAPTEUR A ULTRASONS ARRIERE CENTRAL |
|
*3 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS ARRIERE CENTRAL |
*4 | CAPTEUR A ULTRASONS D'ANGLE ARRIERE |
|
*5 | DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE |
*6 | AGRAFE DE CAPTEUR A ULTRASONS |
|
● | Pièce non réutilisable |
- | - |
DeposeSchema Du Systeme
SCHEMA DU SYSTEME
Tableau de communication
Emetteur Récepteur
Signal Ligne
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)
ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant)
Signal d'autorisation de fo ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*A pour type d'affichage 8
pouce -
- *1
SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS
*2 ENSEMBLE DE COMBINE
D'INSTRUMENTS
*3 ENSEMBLE DE BLOC DE
JONCTION DE TABLEAU DE BORD - FUSIBLE ECU ...
Repose
REPOSE PROCEDURE 1. REPOSER LE LOGEMENT DE CONTACTEUR AU VOLANT
(a) En cas de réutilisation du logement de contacteur au volant:
(1) A l'aide d'une pince, écarter l'attache et poser provisoirement le logement de contacteur au volant, comme indiqué sur le schéma.
(2) ...
