Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Ceinture De Securite / Ensemble De Sangle Exterieure De Ceinture De Securite Avant / Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

(a) Avant de procéder à la repose de l'ensemble de sangle extérieure de ceinture de sécurité avant, vérifier la fonction ELR.

REMARQUE:

Ne pas démonter l'enrouleur.

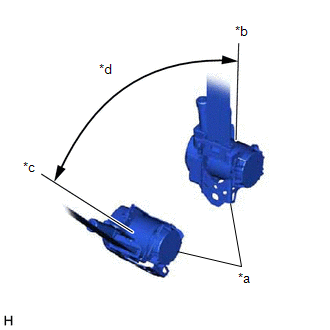

(1) Lorsque l'inclinaison de l'enrouleur est de 15° maximum, s'assurer que la ceinture peut être extraite de l'enrouleur. Lorsque l'inclinaison de l'enrouleur dépasse 45°, s'assurer que la ceinture se bloque.

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de sangle extérieure de ceinture de sécurité avant.

*a

Enrouleur

*b

Déverrouiller

*c

Verrouiller

*d

45°
