PIECES CONSTITUTIVES

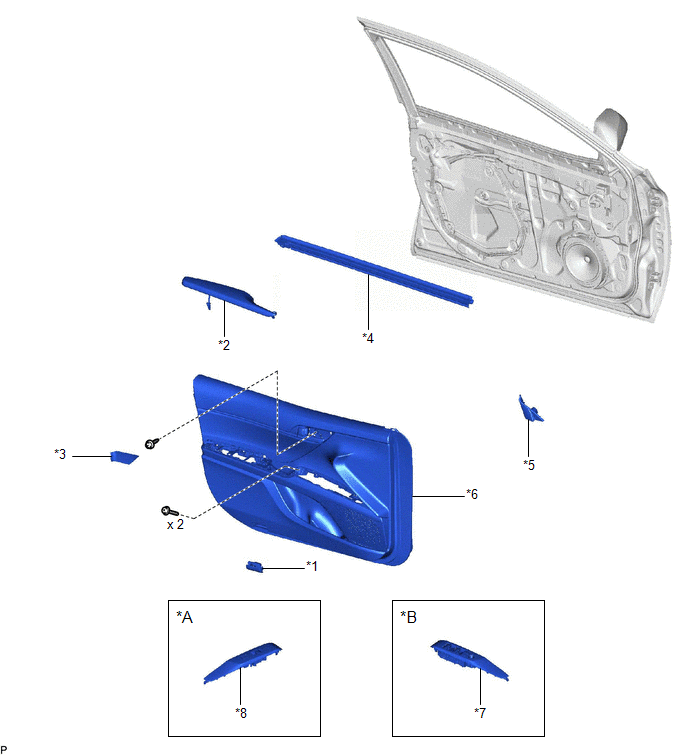

SCHEMA
*A | pour côté passager avant |
*B | pour côté conducteur |
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
*3 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT |
*4 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT |
*5 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*6 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
*7 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
*8 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |

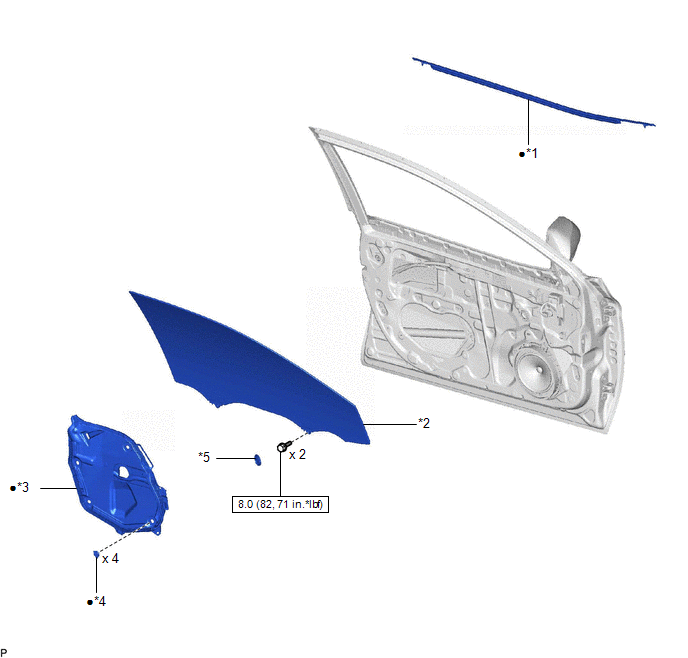

SCHEMA
*1 | ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT |
*2 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
*3 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
*4 | AGRAFE DE BOURRELET DE PORTE AVANT |
*5 | BOUCHON D'ORIFICE |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche)
*2 ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit)
*3 ECU DE TOIT OUVRANT (ENSEMBLE DE MECANISME D'ENTRAINEMENT ...
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LA BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE
(a) Déposer les 4 bagues d'étanchéité d'huile de tambour d'embrayage de l'ensemble d'axe de stator.
2. DEPOSER L'ENSEMBLE DE CREPINE D'HUILE
(a) A l'aide d'une clé à douill ...
Depose
DEPOSE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici 2. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici 3. DEPOSER LE CONTACTEUR DES CLIGNOTANTS
(a) Déposer les 2 vis.
(b) A l'aide d'un tournevis dont la p ...
