DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la moulure de ceinture de sécurité de porte avant sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Sous-ensemble de vitre de porte avant. |
Initialiser le système de commande de vitre électrique |
|
|
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici .gif)
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
3. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
5. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
6. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
7. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
8. DEPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
10. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT
Cliquer ici
11. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
Cliquer ici
12. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
Cliquer ici
13. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT

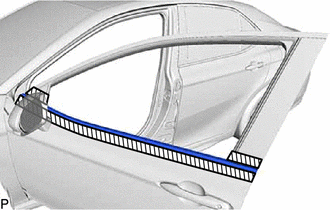

(a) Appliquer du ruban adhésif de protection autour de l'ensemble de moulure de ceinture de sécurité de porte avant, comme indiqué sur le schéma.
.png) |
Ruban adhésif de protection |
.png) |
Déposer dans ce sens |

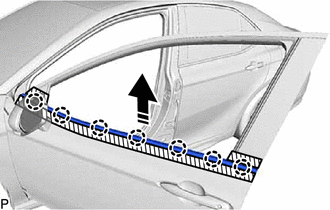

(b) Libérer les 7 griffes afin de déposer l'ensemble de moulure de ceinture de sécurité de porte avant, comme indiqué sur le schéma.
Pieces Constitutives
ReposeRepose
REPOSE PROCEDURE 1. REPOSER LE CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE
(a) Engager les 2 griffes pour reposer le capteur de commande d'éclairage automatique.
(b) Brancher le connecteur. 2. REPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR
Cliquer ici
3. REPOSER LA CONDUITE DE BUSE DE DEGIVREUR ...
