Toyota Camry Manuel du propriétaire XV70 (2017-2023): Ampoules

Vous pouvez remplacer vous-même les ampoules suivantes. La difficulté de remplacement des ampoules dépend de celles-ci. Si un remplacement nécessaire de l'ampoule semble difficile à effectuer, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.

Pour plus d'informations concernant le remplacement des autres ampoules, contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.

Préparation du remplacement d'une ampoule

Vérifiez la puissance de l'ampoule à remplacer

Emplacements des ampoules

Avant

Avant

  1. Clignotants avant (type à ampoule)

Arrière

Arrière

  1. Feux de recul (type à ampoule)
  2. Clignotants arrière (type à ampoule)

Remplacement des ampoules

Clignotants avant (type à ampoule)

  1. Tournez le culot de l'ampoule dans le sens inverse des aiguilles d'une montre.

    La forme du culot de l'ampoule peut être différente de celle indiquée en fonction de la destination prévue du véhicule.

Clignotants avant (type à ampoule)

  1. Retirez l'ampoule.

Clignotants avant (type à ampoule)

  1. Installez une ampoule neuve et installez le culot de l'ampoule dans l'éclairage en l'insérant et en le tournant dans le sens des aiguilles d'une montre.

Clignotants avant (type à ampoule)

Feux de recul (type à ampoule)

  1. Ouvrez le couvercle de coffre et retirez les clips.

Feux de recul (type à ampoule)

  1. Retirez en partie le cache du couvercle de coffre.

Feux de recul (type à ampoule)

  1. Tournez le culot de l'ampoule dans le sens inverse des aiguilles d'une montre.

Feux de recul (type à ampoule)

  1. Retirez l'ampoule.

Feux de recul (type à ampoule)

  1. Installez une ampoule neuve et installez le culot de l'ampoule dans l'éclairage en l'insérant et en le tournant dans le sens des aiguilles d'une montre.

Feux de recul (type à ampoule)

  1. Réinstallez le cache du couvercle de coffre avec les clips.

Feux de recul (type à ampoule)

Clignotants arrière (type à ampoule)

  1. Ouvrez le coffre et appliquez du ruban de protection sur la carrosserie du véhicule autour de l'éclairage.

    Utilisez du ruban de masquage, etc.

    N'utilisez pas de ruban adhésif, car cela risquerait de laisser des traces ou d'endommager la peinture lors de son retrait.

  2. Retirez le cache.

Clignotants arrière (type à ampoule)

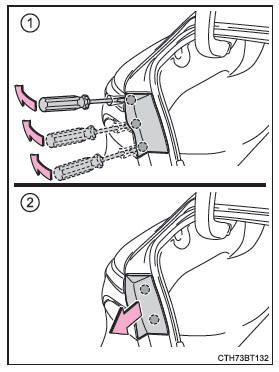

  1. Insérez un tournevis plat entre le cache et l'éclairage et soulevez le cache à plusieurs endroits comme indiqué sur l'illustration pour libérer les ergots (indiqués par une ligne en pointillés).

Clignotants arrière (type à ampoule)

  1. Tirez le cache vers l'arrière du véhicule pour libérer les ergots (indiqués par une ligne en pointillés) et retirez le cache.

Afin d'éviter de rayer le véhicule, enveloppez la pointe du tournevis à lame plate avec un chiffon, etc.

  1. Retirez les 2 boulons.

Clignotants arrière (type à ampoule)

  1. Retirez l'éclairage

Clignotants arrière (type à ampoule)

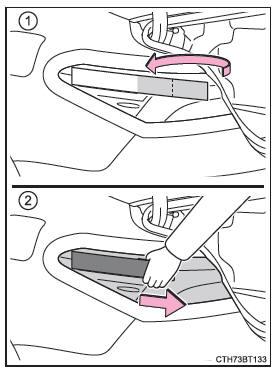

  1. Fixez un long morceau de ruban adhésif sur l'éclairage et repliez la longueur restante en deux.
  2. Maintenez la partie pliée et tirez vers l'arrière du véhicule pour retirer l'éclairage.
  1. Tournez le culot de l'ampoule dans le sens inverse des aiguilles d'une montre.

Clignotants arrière (type à ampoule)

  1. Retirez l'ampoule.

Clignotants arrière (type à ampoule)

  1. Installez une ampoule neuve et installez le culot de l'ampoule dans l'éclairage en l'insérant et en le tournant dans le sens des aiguilles d'une montre.

Clignotants arrière (type à ampoule)

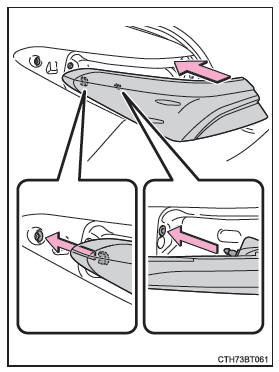

  1. Installez l'éclairage.

    Alignez les languettes, puis poussez l'éclairage vers l'avant du véhicule pour l'installer.

Clignotants arrière (type à ampoule)

  1. Installez les 2 boulons

Clignotants arrière (type à ampoule)

  1. Installez le cache.

Clignotants arrière (type à ampoule)

  1. Retirez le ruban de protection.

Remplacement des ampoules suivantes

Si l'une des ampoules énumérées ci-dessous a grillé, faites-la remplacer par un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance.

Ampoules à LED

Les éclairages autres que les clignotants avant (type à ampoule), les feux de recul (type à ampoule) et les clignotants arrière (type à ampoule) sont chacun constitués d'un certain nombre de LED. Si une LED vient à griller, amenez votre véhicule chez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance pour faire remplacer l'ampoule.

Accumulation de condensation à l'intérieur de l'optique

Une accumulation temporaire de condensation à l'intérieur de l'optique d'un phare n'indique pas d'anomalie.

Contactez un revendeur agréé Toyota ou un réparateur agréé Toyota, ou tout autre réparateur de confiance pour plus d'informations concernant les situations suivantes:

AVERTISSEMENT

Remplacement des ampoules

Pour éviter tout dommage ou incendie

Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
