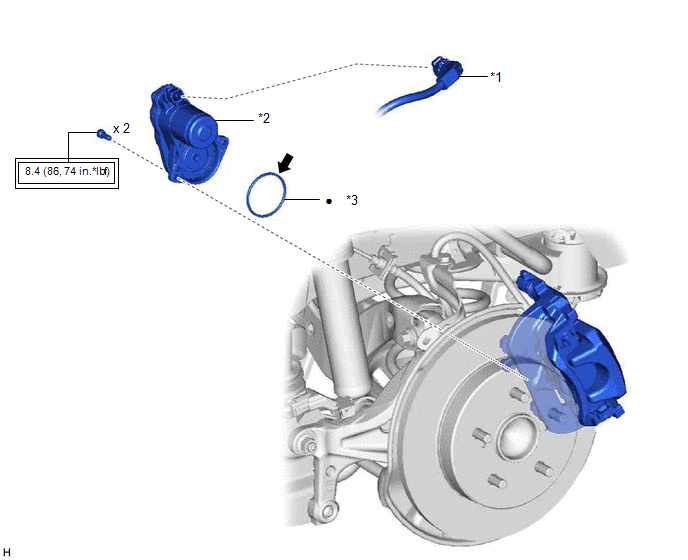

PIECES CONSTITUTIVES
SCHEMA
*1 | ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2 |
*2 | ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT |
*3 | JOINT TORIQUE |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
![]() |
Graisse au glycol à base de savon de lithium |
- | - |

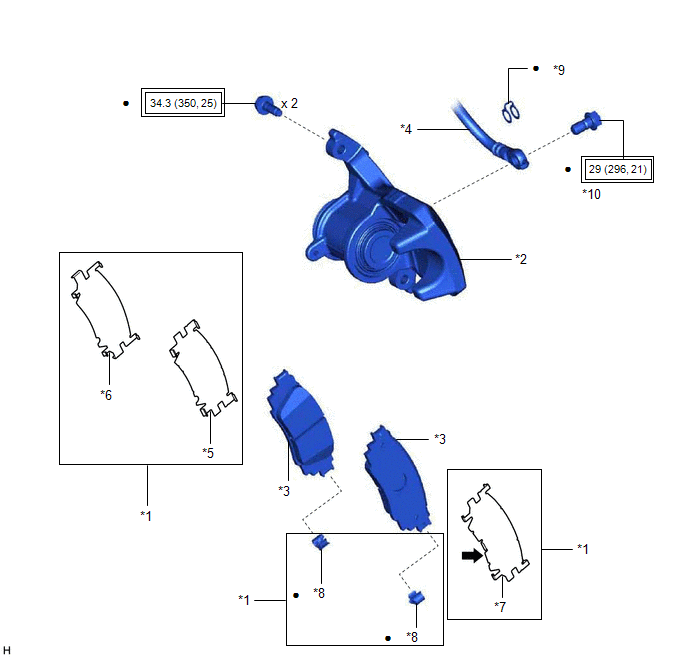

SCHEMA
*1 | KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE |
*2 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
*3 | PLAQUETTE DE FREIN A DISQUE ARRIERE |
*4 | FLEXIBLE ARRIERE |
*5 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 1 |
*6 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE N° 2 |
*7 | CALE ANTIGRINCEMENT DE FREIN A DISQUE ARRIERE |
*8 | PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE ARRIERE |
*9 | JOINT D'ETANCHEITE |
*10 | BOULON-RACCORD |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
![]() |
Graisse pour frein à disque |
- | - |

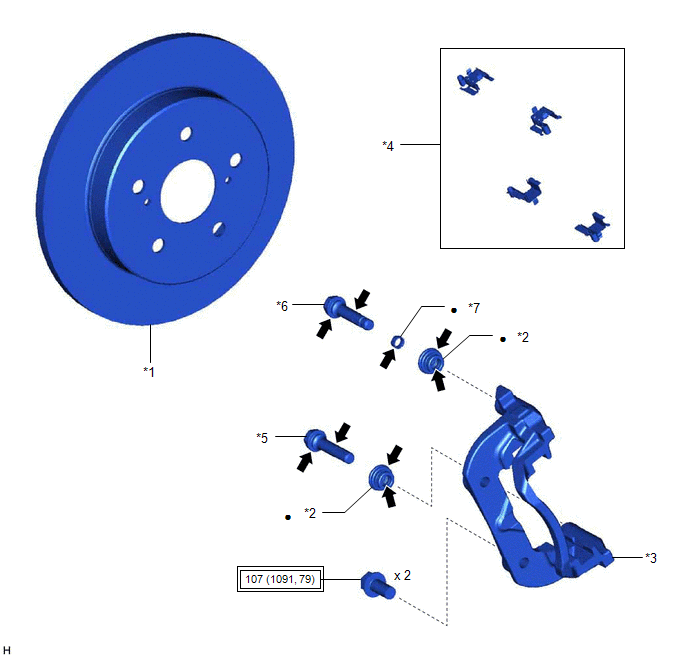

SCHEMA
*1 | DISQUE ARRIERE |
*2 | SOUFFLET PARE-POUSSIERE DE BAGUE DE FREIN A DISQUE ARRIERE |
*3 | FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE |
*4 | PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE |
*5 | BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE N° 1 |
*6 | BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE N° 2 |
*7 | BAGUE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
![]() |
Graisse au glycol à base de savon de lithium |
- | - |

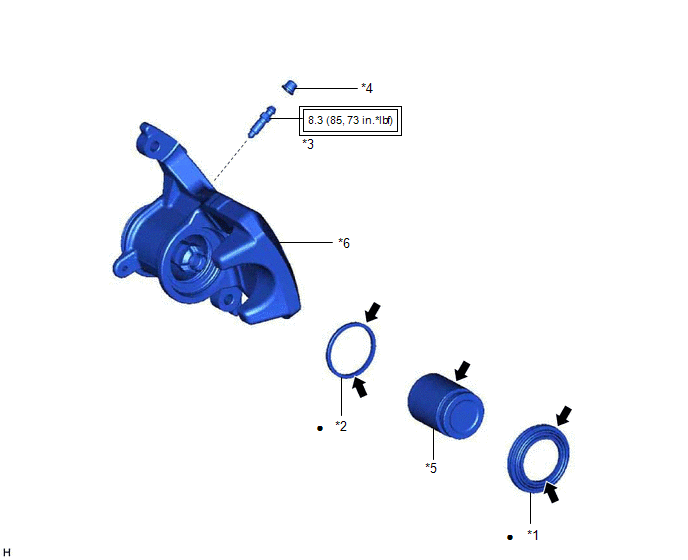

SCHEMA
*1 | SOUFFLET DE CYLINDRE |
*2 | JOINT DE PISTON |
*3 | BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE |
*4 | CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE |
*5 | PISTON DE FREIN A DISQUE ARRIERE |
*6 | CYLINDRE DE FREIN A DISQUE ARRIERE |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
![]() |
Graisse au glycol à base de savon de lithium |
- | - |
