PIECES CONSTITUTIVES

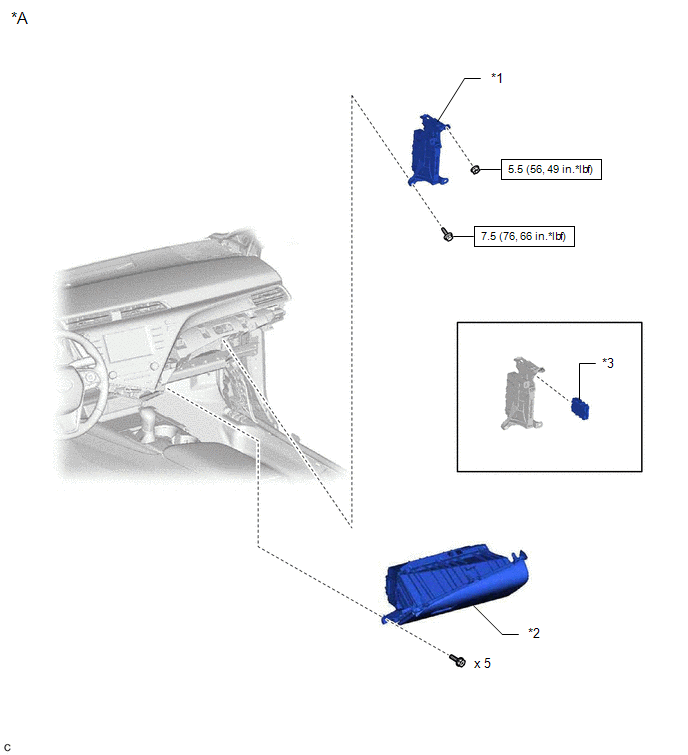

SCHEMA
|
*A | avec système de clé intelligente |
- | - |
|
*1 | BOITIER D'INTEGRATION D'ECU DROIT |
*2 | SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD |
|
*3 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
- | - |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

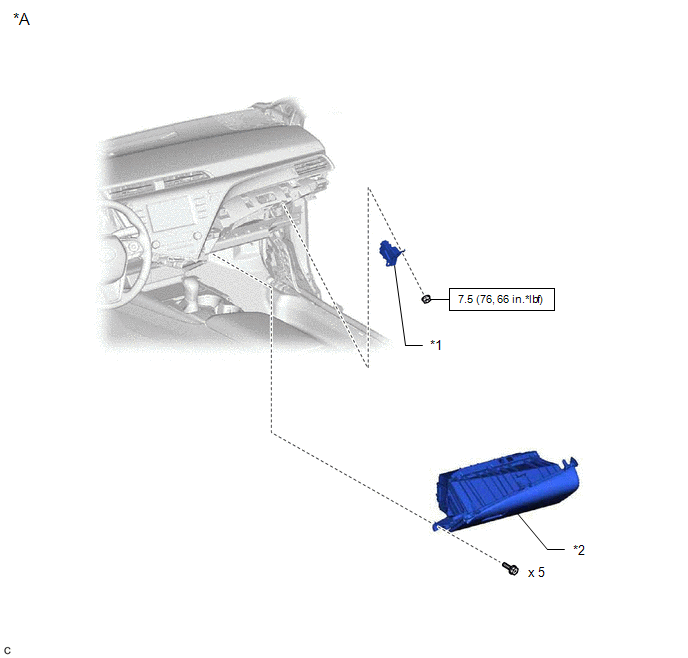

SCHEMA
|
*A | sans système de clé intelligente |
- | - |
|
*1 | ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) |
*2 | SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
