DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ECU du portail d'accès central (ECU du portail d'accès au réseau), sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent*3 | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Remplacement de l'ECU de certification (ensemble d'ECU de clé intelligente)*1 |
Enregistrement du code (système de clé intelligente (pour fonction de démarrage) |
|
|
|
Remplacement de l'ensemble d'ECU d'avertissement de distance*2 |
|
|
|
Cliquer ici
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. DEPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD
Cliquer ici

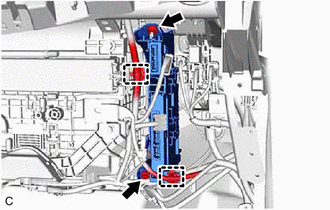

3. DEPOSER LE BOITIER D'INTEGRATION D'ECU DROIT (avec système de clé intelligente)
(a) Débrancher chaque connecteur.
| (b) Libérer les 2 attaches. |
|
(c) Déposer le boulon, l'écrou et le boîtier d'intégration de l'ECU droit.
4. DEPOSER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) (avec système de clé intelligente)

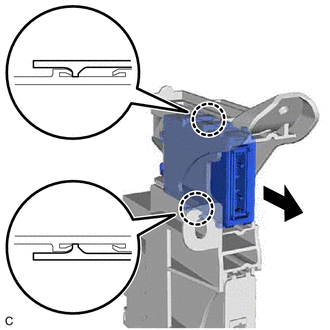

| (a) Libérer les 2 griffes et déposer l'ECU du portail d'accès central (ECU du portail d'accès au réseau). REMARQUE:
|
|
5. DEPOSER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) (sans système de clé intelligente)

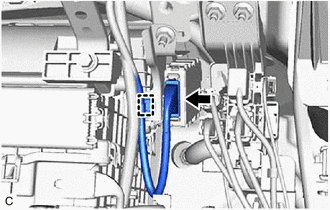

| (a) Débrancher le connecteur d'ECU du portail d'accès central (ECU du portail d'accès au réseau). |
|
(b) Libérer l'attache.

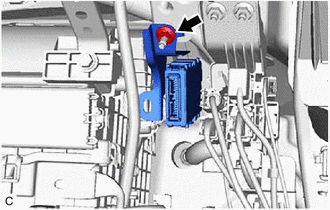

| (c) Déposer l'écrou et l'ECU du portail d'accès central (ECU du portail d'accès au réseau). |
|
