REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PROCEDURE
1. REPOSER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) (sans système de clé intelligente)
(a) Engager l'attache.
(b) Brancher le connecteur d'ECU du portail d'accès central (ECU du portail d'accès au réseau).
(c) Reposer l'ECU du portail d'accès central (ECU du portail d'accès au réseau) à l'aide de l'écrou.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
2. REPOSER L'ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU) (avec système de clé intelligente)

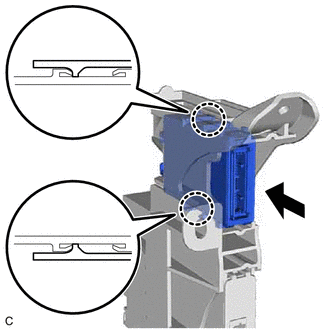

| (a) Engager les 2 griffes pour reposer l'ECU du portail d'accès central (ECU du portail d'accès au réseau). REMARQUE: Veiller à ce que l'ECU du portail d'accès central (ECU du portail d'accès au réseau) est correctement posée. |
|
3. REPOSER LE BOITIER D'INTEGRATION D'ECU DROIT (avec système de clé intelligente)
(a) Reposer le boîtier d'intégration de l'ECU droit à l'aide de l'écrou et du boulon.
Torque:
Boulon :
7,5 N·m {76 kgf·cm, 66 in·lbf}
Ecrou :
5,5 N·m {56 kgf·cm, 49 in·lbf}
(b) Engager les 2 attaches.
(c) Brancher chaque connecteur.
4. REPOSER LE SOUS-ENSEMBLE INFERIEUR DE TABLEAU DE BORD
Cliquer ici
.gif)
5. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
