DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de la batterie sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces|
Pièce de remplacement ou procédure |
Procédures nécessaires | Effets / Ne fonctionne pas une fois effectué(e) |
Lien |
|---|---|---|---|
|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent* | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Cliquer ici .gif)
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

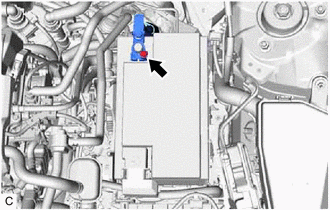

| (a) Desserrer l'écrou et débrancher le câble de la borne négative (-) de la batterie. REMARQUE: Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché. Cliquer ici |
|
3. DEPOSER LA BATTERIE

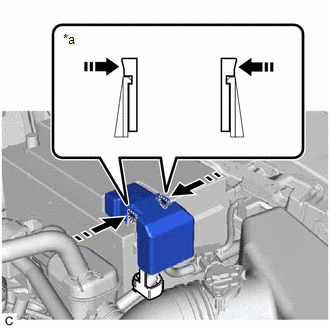

(a) Libérer les 2 griffes et déposer le capuchon de borne de la batterie de la borne positive (+) de la batterie, dans l'ordre indiqué sur le schéma.
|
*a | Vue latérale des griffes |
.png) |
Appuyer sur le capuchon de borne de batterie à cet endroit. |
.png) |
Enfoncer |

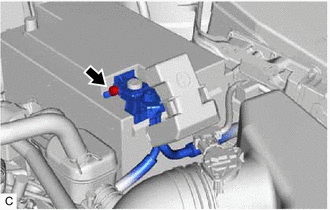

| (b) Desserrer l'écrou et débrancher le câble de la borne positive (+) de la batterie. |
|

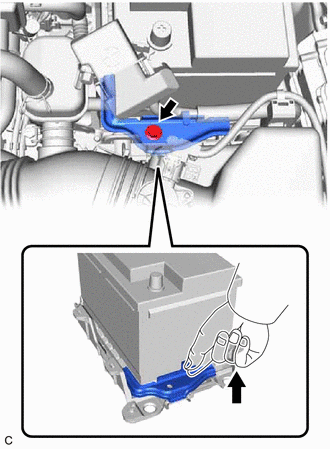

| (c) Déposer le boulon et l'attache de batterie n° 2 du sous-ensemble d'attache de batterie. |
|
(d) Déposer la batterie du véhicule.
