Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Toit Ouvrant / Escamotable / Systeme De Toit Ouvrant Panoramique / Schema Du Systeme

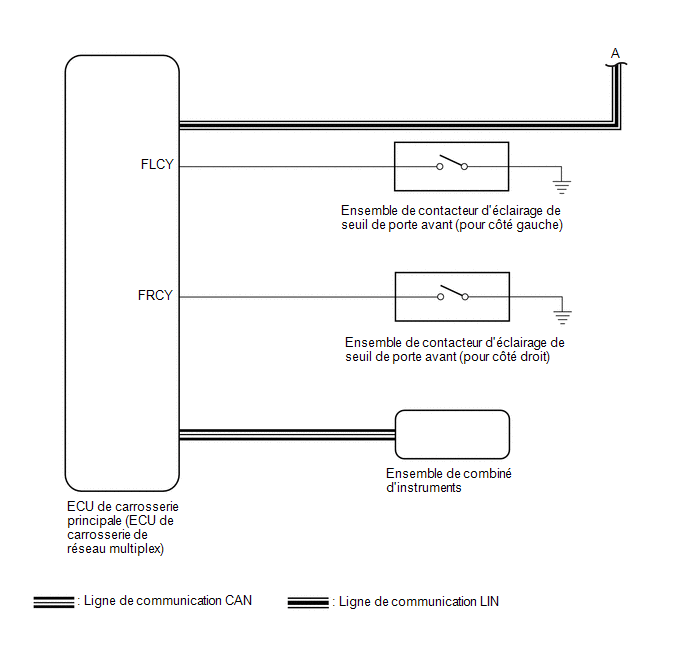

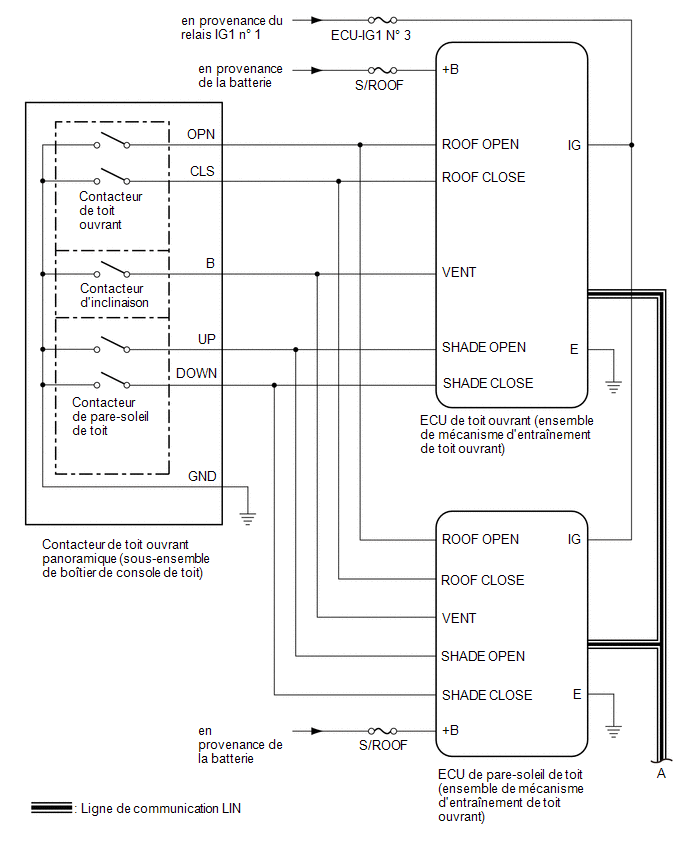

SCHEMA DU SYSTEME

Tableau de communication

Emetteur

Récepteur

Signal

Ligne

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant)
  • Signal d'autorisation de fonctionnement de toit ouvrant
  • Signal IG
  • Signal d'ensemble du contacteur d'éclairage d'accueil de porte avant
  • Signal de vitesse du véhicule

LIN

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

ECU de pare-soleil de toit (ensemble de mécanisme d'entraînement de toit ouvrant)
  • Signal d'autorisation de fonctionnement du pare-soleil de toit
  • Signal IG
  • Signal de vitesse du véhicule

LIN

ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant)

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Signal de position de vitre de toit ouvrant.

LIN

ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant)

ECU de pare-soleil de toit (ensemble de mécanisme d'entraînement de toit ouvrant)
  • Signal de position du toit ouvrant
  • Signal de marche arrière de toit ouvrant
  • Dysfonctionnement du signal de position du toit ouvrant
  • Disponibilité de la fonction automatique de toit ouvrant signal d'état

LIN

ECU de pare-soleil de toit (ensemble de mécanisme d'entraînement de toit ouvrant)

ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant)
  • Signal de position du pare-soleil de toit
  • Signal de marche arrière de pare-soleil de toit
  • Dysfonctionnement du signal de position du pare-soleil de toit

LIN

Ensemble de combiné d'instruments

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Signal de vitesse du véhicule

CAN

ECU de carrosserie principale (ECU de carrosserie de réseau multiplex)

Ensemble de combiné d'instruments

Signal de demande d'avertissement d'ouverture de toit ouvrant

CAN
