Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

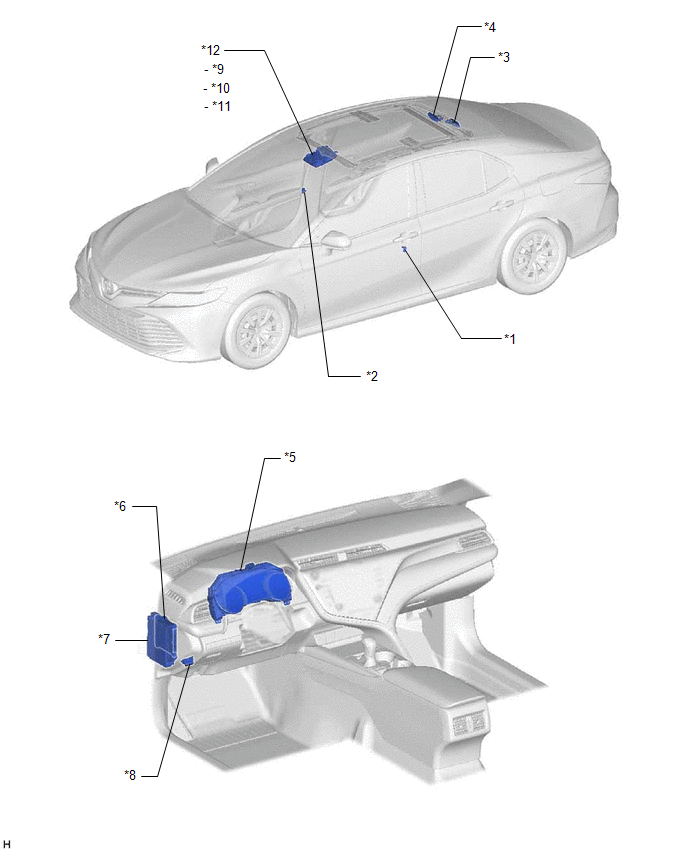

SCHEMA

*1

ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté gauche)

*2

ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT (pour côté droit)

*3

ECU DE TOIT OUVRANT (ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT)

*4

ECU DE PARE-SOLEIL DE TOIT (ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT)

*5

ENSEMBLE DE COMBINE D'INSTRUMENTS

*6

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*7

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- FUSIBLE ECU-IG1 N° 3

- FUSIBLE S/ROOF

*8

DLC3

*9

CONTACTEUR DE TOIT OUVRANT

*10

CONTACTEUR DE PARE-SOLEIL DE TOIT

*11

CONTACTEUR D'INCLINAISON

*12

CONTACTEUR DE TOIT OUVRANT PANORAMIQUE (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT)
