PIECES CONSTITUTIVES

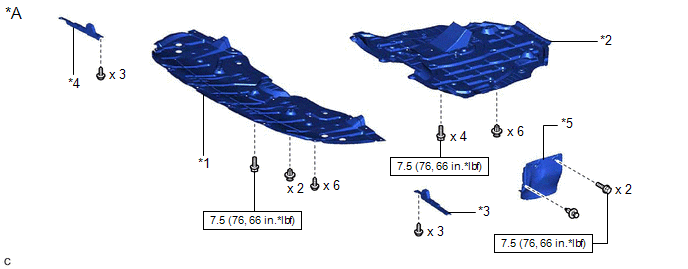

SCHEMA
|
*A | pour fabrication TMC |
- | - |
|
*1 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
|
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | JOINT DE JOUE D'AILE AVANT GAUCHE |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
SCHEMA
|
*A | fabrication TMMK |
- | - |
|
*1 | SABOT DE PROTECTION DU MOTEUR N° 1 |
*2 | ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2 |
|
*3 | REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT |
*4 | REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT |
|
*5 | JOINT DE JOUE D'AILE AVANT GAUCHE |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

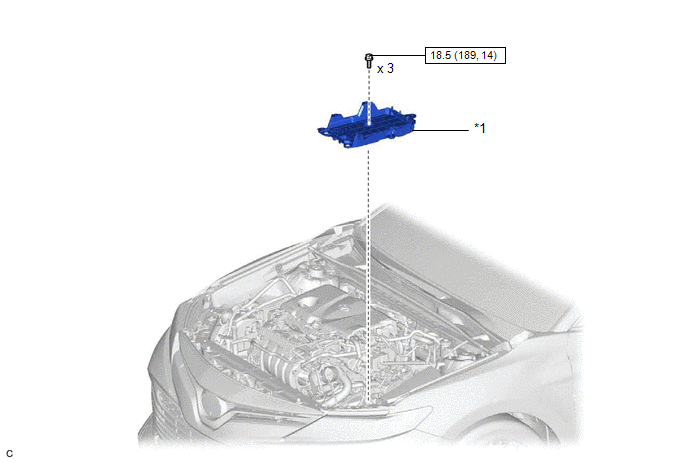

SCHEMA
|
*1 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |

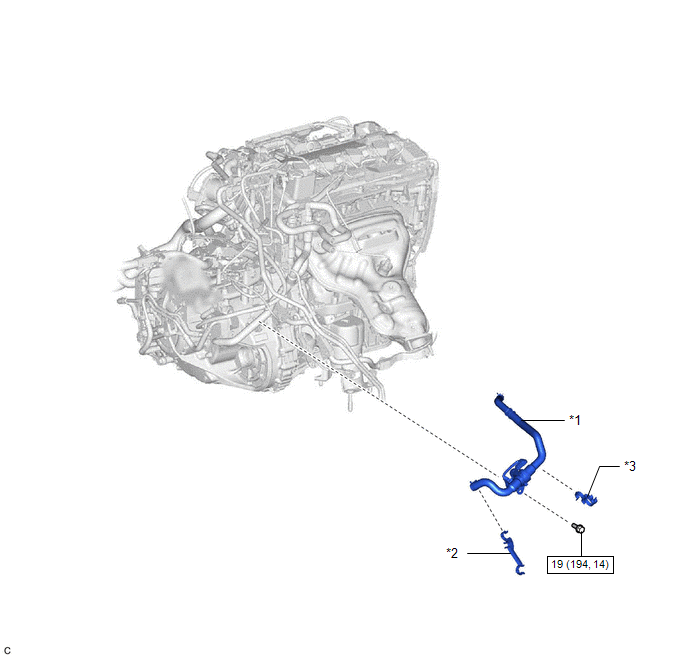

SCHEMA
|
*1 | SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1) |
*2 | ATTACHE DE RENIFLARD DE BOITE DE VITESSES |
|
*3 | ATTACHE DE DURITE |
- | - |
|
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
DeposeInitialisation
INITIALISATION PANORAMIQUE INITIALISER LE SYSTEME DE TOIT OUVRANT (POUR TOIT OUVRANT)
REMARQUE:
Lorsque le sous-ensemble de vitre de toit ouvrant, le panneau d'encadrement de toit ouvrant ou le sous-ensemble de rail de toit ouvrant est réglé ou déposé/reposé, ou lorsque l'ECU de toit ouvr ...
Systeme De Demarrage
Emplacement Des Pieces ConstitutivesEMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE DEMARREUR
*2 ECM
*3 ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT
*4 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION
- RE ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 CAMERA DE RECONNAISSANCE DE MARCHE
AVANT *2
ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES
*3 ENSEMBLE D'ACTIONNEUR DE FREIN
- ECU DE CONTROLE DE DERAPAGE
*4 ECM
*5 ENSEMBLE DE BLOC DE RELAIS DE
COM ...
