DEPOSE
PROCEDURE
1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2
Cliquer ici
3. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
Cliquer ici
4. DEPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD
Cliquer ici
5. DEPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)
Cliquer ici
6. DEPOSER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC SUPPORT (pour écran 7 pouce)
Cliquer ici
7. DEPOSER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE AVEC SUPPORT (pour écran 8 pouce)
Cliquer ici
8. DEPOSER LE TEMOIN D'AVERTISSEMENT DE RAPPEL DE CEINTURE DE SECURITE (ENSEMBLE DE TEMOIN LUMINEUX)

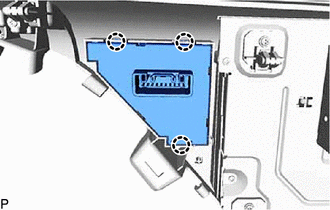

(a) Libérer les 3 griffes pour déposer le témoin de rappel de ceinture de sécurité (ensemble de témoin lumineux).
