Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit du capteur de chauffage de siège avant gauche (B14C1)

DESCRIPTION

L'émission vers le capteur de température de chauffage d'assise de siège avant s'interrompt si l'un des événements suivants se produit: 1) le capteur de température présente une coupure ou un court-circuit; ou 2) le capteur de température est endommagé et sa valeur de sortie ne change pas.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B14C1

Circuit du capteur de chauffage de siège avant gauche

Dysfonctionnement du capteur de température de chauffage de siège

  • Ensemble d'amplificateur de climatisation
  • Ensemble de chauffage d'assise de siège avant gauche
  • Faisceau de câbles ou connecteur

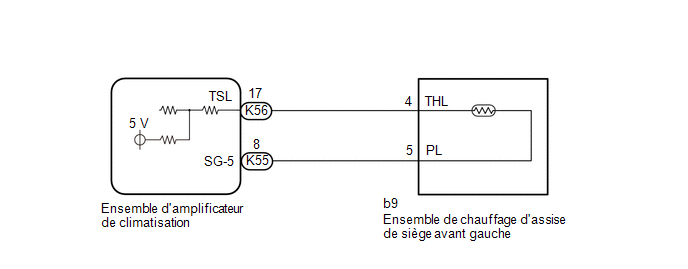

SCHEMA DE CABLAGE

PROCEDURE

1.

SUPPRIMER LES DTC

(a) Supprimer les DTC.

Cliquer ici

Body Electrical > Air Conditioner > Clear DTCs
SUIVANT

2.

VERIFIER SI DES DTC SONT EMIS

(a) Vérifier les DTC.

Cliquer ici

Body Electrical > Air Conditioner > Trouble Codes

OK:

Le DTC B14C1 n'est pas émis.

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

MAL

3.

VERIFIER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Débrancher le connecteur de l'ensemble de chauffage d'assise de siège avant gauche b9.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

b9-4 (THL) - b9-5 (PL)

Température du chauffage de siège de 23°C (73°F)

4,1 à 5,0 Ω

MAL

REMPLACER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE

OK

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE)

(a) Débrancher le connecteur de l'ensemble de chauffage d'assise de siège avant gauche b9.

(b) Débrancher les connecteurs K55 et K56 d'ensemble d'amplificateur de climatisation.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K56-17 (TSL) - b9-4 (THL)

En permanence

En dessous de 1 Ω

K56-17 (TSL) ou b9-4 (THL) - Masse de carrosserie

En permanence

10 kΩ minimum

K55-8 (SG-5) - b9-5 (PL)

En permanence

En dessous de 1 Ω

K55-8 (SG-5) ou b9-5 (PL) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
