Toyota Camry Manuel de réparation XV50 (2011–2019): Dysfonctionnement de remplissage en cas de surabondance du réfrigérant (B14BD)

DESCRIPTION

Ce DTC est enregistré si la quantité de réfrigérant du système de climatisation dans dépasse un certain seuil. L'ensemble d'amplificateur de climatisation détermine ensuite si la quantité appropriée de réfrigérant est appropriée en fonction de la pression du réfrigérant détectée et le courant de fonctionnement d'ensemble de compresseur avec poulie (électrovanne de compresseur. S'il est confirmé que la quantité de réfrigérant dans le système a dépassé un seuil, le fonctionnement de l'ensemble de compresseur avec poulie (électrovanne de compresseur) s'arrête, et reste arrêté même si le contacteur d'allumage est mis en position OFF puis que le moteur est remis en marche.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

Mémoire

B14BD

Dysfonctionnement de remplissage en cas de surabondance du réfrigérant

Toutes les conditions suivantes sont remplies à 2 reprises minimum dans le même cycle:

  • La vitesse du véhicule est de 20 km/h minimum.
  • Le niveau d'huile pour compresseur se situe dans la plage d'huile pour compresseur insuffisante pendant 60 secondes minimum
  • Quantité de réfrigérant
  • Ensemble d'amplificateur de climatisation

Mémorisé(e)

(60 s minimum)*

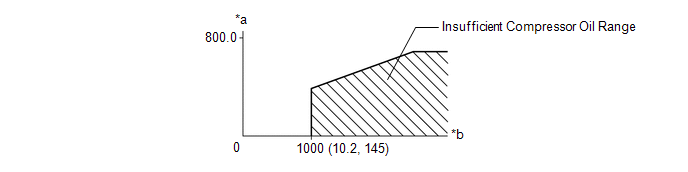

*a

Courant électrique (mA)

*b

Pression de réfrigérant kPa (kgf/cm2, psi.)

PROCEDURE

1.

RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

(a) Récupérer le réfrigérant du système de climatisation à l'aide de l'unité de récupération de réfrigérant.

pour HFC-134a (R134a): Cliquer ici

pour HFO-1234yf (R1234yf): Cliquer ici

SUIVANT

2.

CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT

pour HFC-134a (R134a): Cliquer ici

pour HFO-1234yf (R1234yf): Cliquer ici

SUIVANT

FIN
