Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

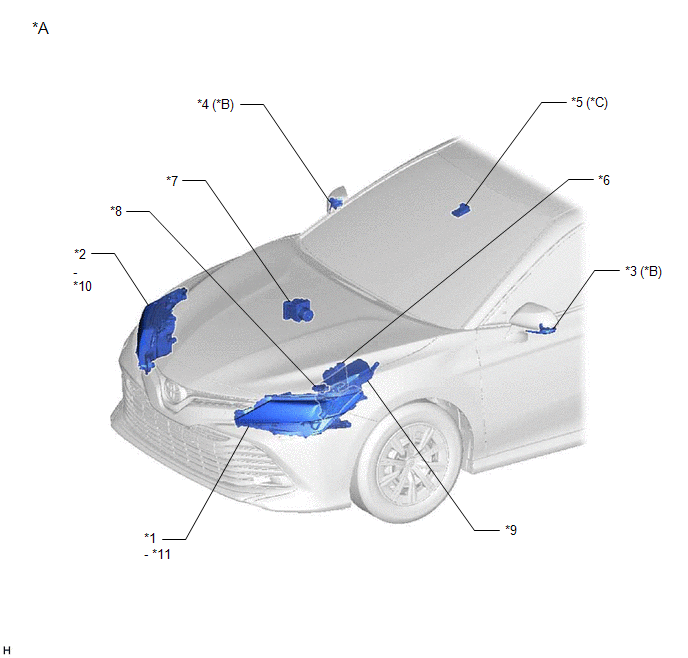

SCHEMA

*A

fabrication TMC

*B

avec clignotant latéral

*C

avec système des feux de route automatique

-

-

*1

ENSEMBLE DE PHARE GAUCHE

*2

ENSEMBLE DE PHARE DROIT

*3

ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE

*4

ENSEMBLE DE CLIGNOTANT LATERAL DROIT

*5

CAMERA DE RECONNAISSANCE DE MARCHE AVANT

*6

ECM

*7

ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN)

*8

ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

*9

ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION

- RELAIS H-LP LH

- RELAIS H-LP RH

- RELAIS DIM

- FUSIBLE H-LP LH

- FUSIBLE H-LP DROIT

- FUSIBLE ALT

*10

ENSEMBLE DE BLOC DE PHARE DROIT

*11

ENSEMBLE DE BLOC DE PHARE GAUCHE

-

-

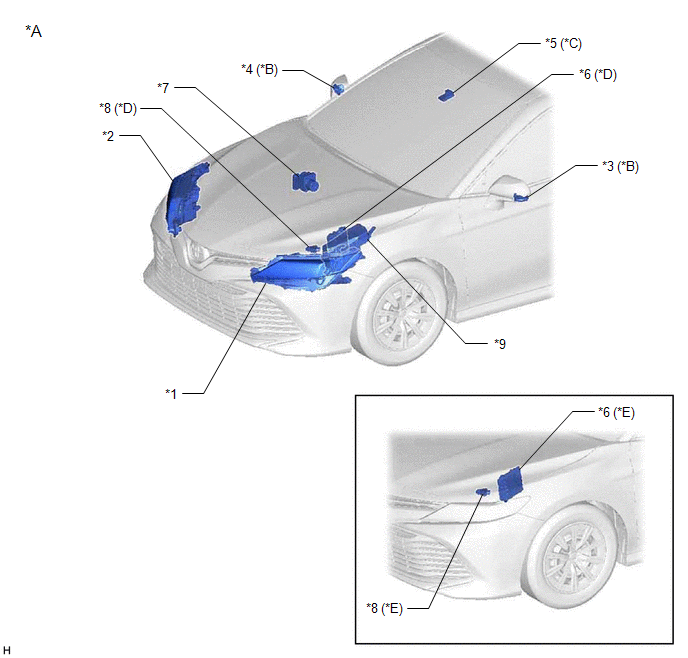

SCHEMA

*A

fabrication TMMK

*B

avec clignotant latéral

*C

avec système des feux de route automatique

*D

pour A25A-FKS

*E

pour 2GR-FKS

-

-

*1

ENSEMBLE DE PHARE GAUCHE

*2

ENSEMBLE DE PHARE DROIT

*3

ENSEMBLE DE CLIGNOTANT LATERAL GAUCHE

*4

ENSEMBLE DE CLIGNOTANT LATERAL DROIT

*5

CAMERA DE RECONNAISSANCE DE MARCHE AVANT

*6

ECM

*7

ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN)

*8

ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT

*9

ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION

- RELAIS H-LP LH

- RELAIS H-LP RH

- RELAIS DIM

- RELAIS DRL (pour clignotant de type LED)

- FUSIBLE H-LP LH

- FUSIBLE H-LP DROIT

- FUSIBLE ALT

- FUSIBLE DRL (pour clignotant de type LED)

-

-

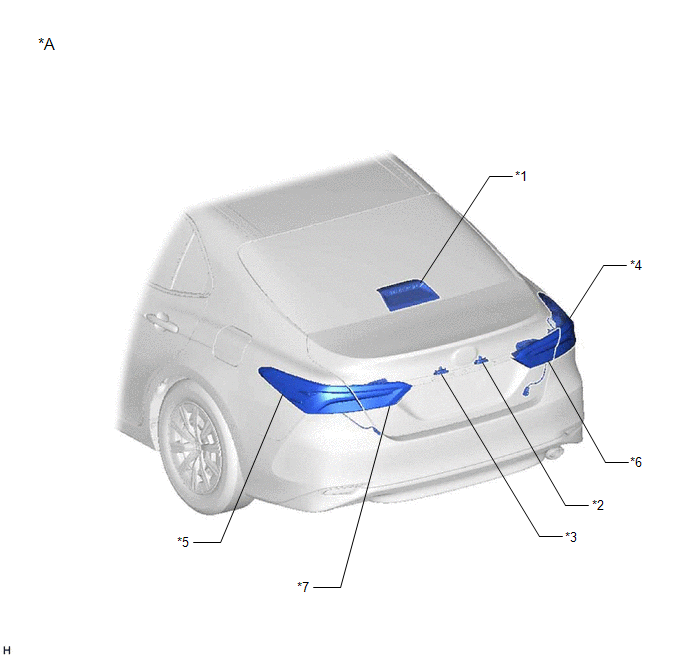

SCHEMA

*A

fabrication TMC

-

-

*1

ENSEMBLE DE FEU STOP SURELEVE

*2

ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION DROIT

*3

ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION GAUCHE

*4

ENSEMBLE DE FEU ARRIERE DROIT

*5

ENSEMBLE DE FEU ARRIERE GAUCHE

*6

ENSEMBLE DE FEU COMBINE ARRIERE DROIT

- LED DE FEU COMBINE ARRIERE

*7

ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE

- LED DE FEU COMBINE ARRIERE

-

-

SCHEMA

*A

fabrication TMMK

-

-

*1

ENSEMBLE DE FEU STOP SURELEVE

*2

ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION DROIT

*3

ENSEMBLE D'ECLAIRAGE DE PLAQUE D'IMMATRICULATION GAUCHE

*4

ENSEMBLE DE FEU COMBINE ARRIERE DROIT

*5

ENSEMBLE DE FEU COMBINE ARRIERE GAUCHE

*6

ENSEMBLE DE FEU ARRIERE DROIT

*7

ENSEMBLE DE FEU ARRIERE GAUCHE

-

-

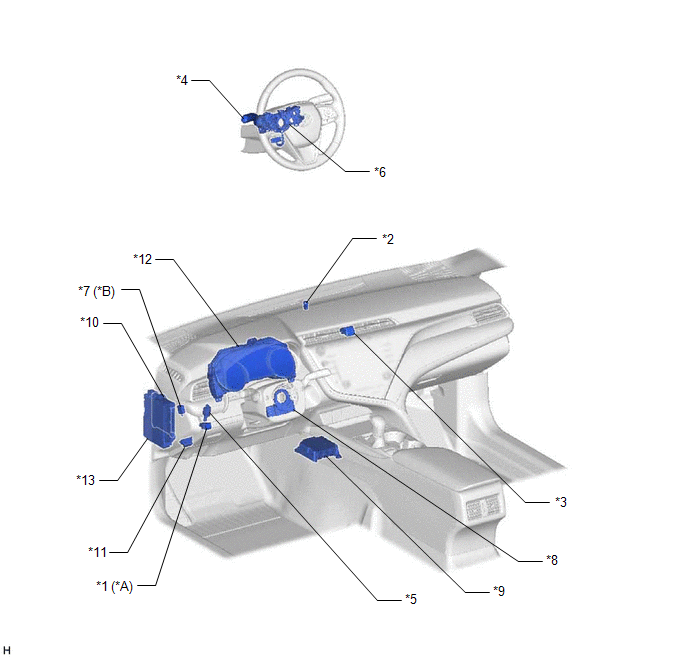

SCHEMA

*A

avec système des feux de route automatique

*B

sans frein de stationnement électrique

*1

CONTACTEUR DE FEUX DE ROUTE AUTOMATIQUE

*2

CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE

*3

ENSEMBLE DE CONTACTEUR DES FEUX DE DETRESSE

*4

CONTACTEUR DES CLIGNOTANTS

*5

ENSEMBLE DE CONTACTEUR DES FEUX STOP

*6

BOITIER DE CONTACTEUR AU VOLANT

*7

ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT

*8

CAPTEUR D'ANGLE DE BRAQUAGE

*9

ENSEMBLE DE CAPTEUR D'AIRBAG

*10

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*11

DLC3

*12

ENSEMBLE DE COMBINE D'INSTRUMENTS

*13

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- RELAIS DES FEUX ARRIERE

- RELAIS BKUP LP

- FUSIBLE TAIL

- FUSIBLE BKUP LP

- FUSIBLE ECU-IG1 N° 3

- FUSIBLE ECU-B N° 2

- FUSIBLE ECU-DCC N° 2

- FUSIBLE HAZ

- FUSIBLE METER-IG2

- FUSIBLE STOP

- FUSIBLE ECU-ACC

-

-
