Toyota Camry et,
Toyota Partner.
Toyota Camry et,
PIECES CONSTITUTIVES

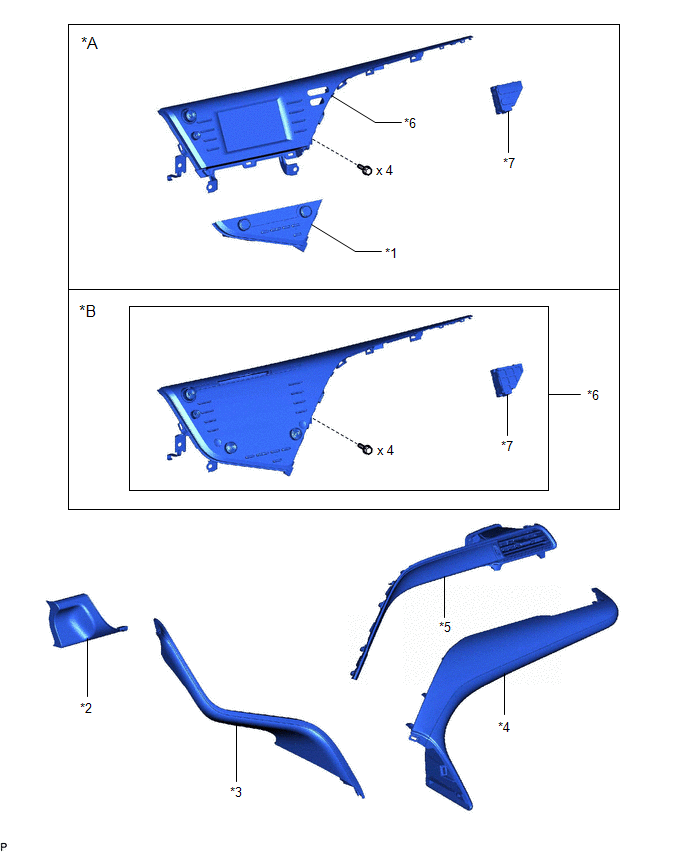

SCHEMA
|
*A | pour affichage 7 pouce |
*B | pour affichage 8 pouce |
|
*1 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
*2 | ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD |
|
*3 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*4 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
|
*5 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 3 |
*6 | ENSEMBLE D'AUTORADIO ET SYSTEME D'AFFICHAGE AVEC SUPPORT |
|
*7 | TEMOIN D'AVERTISSEMENT DE RAPPEL DE CEINTURE DE SECURITE (ENSEMBLE DE TEMOIN LUMINEUX) | - |
- |
DeposeCircuit de l'embrayage magnétique du compresseur de climatisation
DESCRIPTION Lorsque le moteur tourne, si la pression
de réfrigérant ne diminue pas lorsque le contacteur de climatisation est mis en
position OFF, les zones incriminées suivantes peuvent être une cause.
Symptôme Facteur
L'ensemble de compresseur de refroidisseur n'ar ...
Circuit du signal de vitesse du véhicule entre l'amplificateur de l'élément stéréo et le combiné d'instruments
DESCRIPTION L'ensemble d'amplificateur de l'élément stéréo reçoit un signal de vitesse du véhicule transmis par l'ensemble de combiné d'instruments pour commander la fonction ASL.
CONSEIL:
Une tension de 12 V ou 5 V est émise de chaque ECU vers l'ensemble de combiné d'instruments. Le ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 ECU DE CONTROLE DE DERAPAGE (ENSEMBLE D'ACTIONNEUR DE FREIN)
*2 ECM
*3 BLOC DE RELAIS DE COMPARTIMENT MOTEUR N° 1
- FUSIBLE ABS-N° 1 - FUSIBLE ABS-N° 2 - FUSIBLE ECU-IG1 N° 2
- - SCHEMA
