EMPLACEMENT DES PIECES CONSTITUTIVES

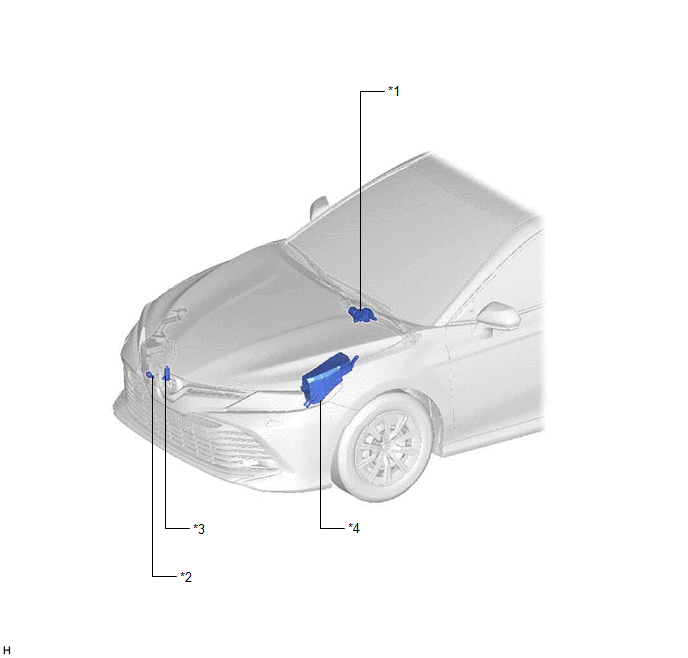

SCHEMA
|
*1 | ENSEMBLE DE MOTEUR D'ESSUIE-GLACE AVANT |
*2 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
|
*3 | ENSEMBLE DE POMPE ET DE MOTEUR DE LAVE-GLACE AVANT |
*4 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE WIPER - RELAIS D'ESSUIE-GLACE - RELAIS DE LAVE-GLACE |

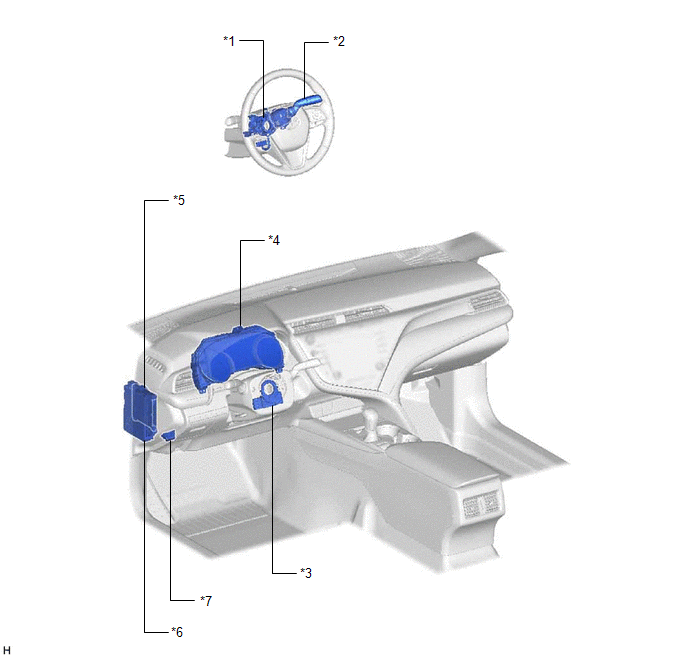

SCHEMA
|
*1 | BOITIER DE CONTACTEUR AU VOLANT |
*2 | ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT |
|
*3 | CAPTEUR D'ANGLE DE BRAQUAGE |
*4 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*5 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*6 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE WASHER |
|
*7 | DLC3 |
- | - |
