Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER L'ENSEMBLE DE GENERATEUR

(a) Reposer l'ensemble de générateur à l'aide des 2 boulons.

Torque:

43 N·m {438 kgf·cm, 32 ft·lbf}

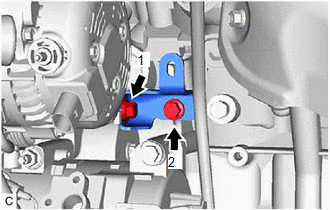

(b) Reposer le support de l'ensemble de générateur à l'aide des 2 boulons dans l'ordre indiqué sur le schéma.

Torque:

20 N·m {204 kgf·cm, 15 ft·lbf}

(c) Reposer le support d'attache du faisceau de câbles avec les 2 boulons.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

(d) Fixer les 3 attaches de faisceau de câbles.

(e) Brancher le connecteur d'ensemble d'électrovanne de commande d'huile de distribution d'arbre à cames.

(f) Brancher le connecteur de l'ensemble de compresseur avec embrayage magnétique.

(g) Brancher le connecteur de l'ensemble de générateur.

(h) Brancher le faisceau de câbles sur la borne B avec l'écrou.

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

(i) Fermer le capuchon de borne.

2. REPOSER LA COURROIE STRIEE

Cliquer ici

3. REPOSER LE SOUS-ENSEMBLE DE CACHE DU BLOC EN V

Cliquer ici

4. REPOSER L'ENSEMBLE DE RADIATEUR

Cliquer ici

5. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici
