REPOSE
PROCEDURE
1. REPOSER LA BATTERIE
(a) Reposer la batterie sur le véhicule.

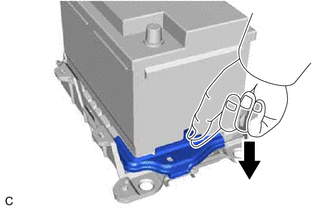

| (b) Reposer l'attache de batterie n° 2 avec le boulon sur le sous-ensemble d'attache de batterie. Torque: 18,5 N·m {189 kgf·cm, 14 ft·lbf} |
|
(c) Brancher le câble sur la borne positive (+) de la batterie et serrer l'écrou.
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
(d) Engager les 2 griffes pour reposer le capuchon de borne de la batterie sur la borne positive (+) de la batterie.
2. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
(a) Brancher le câble sur la borne négative (-) de la batterie et serrer l'écrou.
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici .gif)
