REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Si l'ensemble de cylindre de frein à disque arrière a été démonté, purger l'air de l'ensemble de cylindre de frein à disque arrière.

Cliquer ici

REMARQUE:

• Veiller à ne pas rayer, endommager ni appliquer une force excessive sur l'une des pièces constitutives internes du cylindre de frein à disque arrière.
• Afin d'éviter que l'intérieur du cylindre de frein à disque arrière ne rouille, effectuer la dépose et la repose du piston de frein à disque arrière rapidement.
• Ne pas nettoyer l'intérieur du cylindre de frein à disque arrière à l'aide de nettoyant pour frein.
• Ne pas déposer de pièces, sauf spécification contraire, et ne déposer que les pièces indiquées.

PROCEDURE

1. SERRER PROVISOIREMENT LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

(a) Poser provisoirement le bouchon de purge du frein à disque arrière sur le cylindre de frein à disque arrière.

CONSEIL:

Serrer complètement le bouchon de purge de frein à disque arrière après la purge du système.

2. REPOSER LE CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

(a) Reposer le capuchon de bouchon de purge du frein à disque arrière sur le bouchon de purge du frein à disque arrière.

3. REPOSER LE JOINT DE PISTON

(a) Appliquer de la graisse au glycol à base de savon de lithium sur toute la circonférence d'un joint de piston neuf.

Graisse au glycol à base de savon de lithium

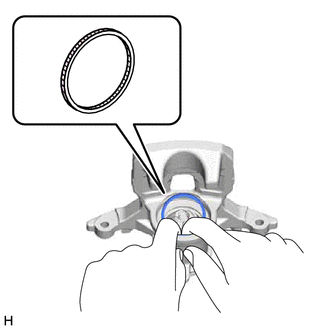

(b) Reposer le joint de piston sur le cylindre de frein à disque arrière.

REMARQUE:

• Veiller à ne pas endommager la surface intérieure, ni la rainure du joint de piston du cylindre de frein à disque arrière.
• Empêcher l'écrou de tourner. Si l'écrou tourne accidentellement, le replacer dans sa position d'origine.

4. REPOSER LE PISTON DE FREIN A DISQUE ARRIERE

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un soufflet de cylindre neuf.

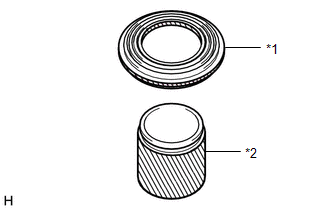

*1	Soufflet de cylindre
*2	Piston de frein a disque arrière
	Graisse au glycol à base de savon de lithium

(b) Appliquer une légère couche de graisse glycol à base de savon de lithium sur les surfaces de contact du piston de frein à disque arrière.

(c) Reposer le soufflet de cylindre sur le piston de frein à disque arrière. REMARQUE: L'avant et l'arrière du soufflet de cylindre sont différents. Veiller à ne pas reposer le soufflet de cylindre en arrière.

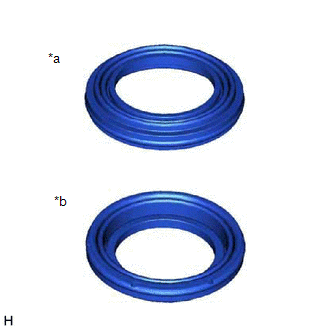

*a Côté avant *b Côté arrière

(d) Reposer le piston de frein à disque arrière sur le cylindre de frein à disque arrière. REMARQUE: Reposer le cylindre de frein à disque arrière de sorte que ses éléments marqués d'un repère (A) entrent dans les renfoncements du piston de frein à disque arrière. Ne pas forcer pour poser le piston de frein à disque arrière dans le cylindre de frein à disque arrière.

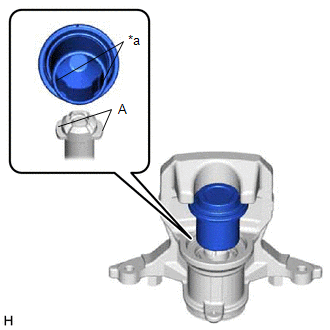

*a Renfoncements

(e) Reposer le soufflet de cylindre sur le cylindre de frein à disque arrière comme indiqué sur le schéma. REMARQUE: Ne pas endommager le soufflet de cylindre. Reposer correctement le soufflet de cylindre dans la rainure du cylindre de frein à disque arrière et dans celle du piston de frein à disque arrière.

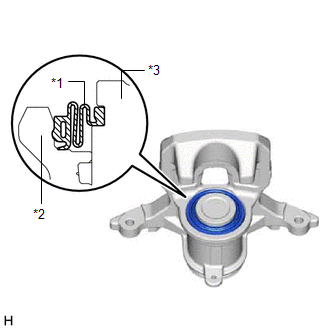

*1 Soufflet de cylindre *2 Cylindre de frein à disque arrière *3 Piston de frein a disque arrière
