Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

CONSEIL:

PROCEDURE

1. REPOSER LE DISQUE ARRIERE

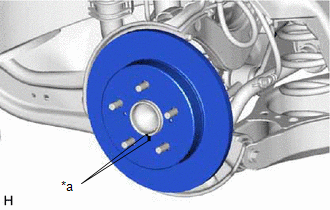

(a) Aligner les repères d'alignement du disque arrière et de l'ensemble de moyeu d'essieu arrière, et reposer le disque arrière.

REMARQUE:

Lors du remplacement du disque arrière par un neuf, sélectionner la position de pose présentant l'ovalisation minimum du disque arrière.

*a

Repère d'alignement

2. REPOSER LA FIXATION DE CYLINDRE DE FREIN A DISQUE ARRIERE

(a) Reposer la fixation de cylindre de frein à disque arrière sur le sous-ensemble de porte-essieu arrière avec les 2 boulons.

Torque:

107 N·m {1 091 kgf·cm, 79 ft·lbf}

3. REPOSER LE SOUFFLET PARE-POUSSIERE DE DOUILLE DE FREIN A DISQUE ARRIERE

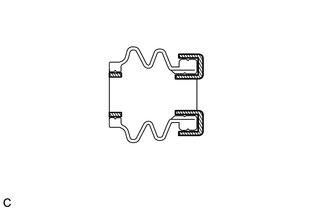

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence de 2 soufflets pare-poussière de douille de frein à disque arrière neufs.

CONSEIL:

Appliquer 0,3 g (0,01 oz.) minimum de graisse au glycol à base de savon de lithium sur chaque soufflet pare-poussière de douille de frein à disque arrière.

Graisse au glycol à base de savon de lithium

(b) Reposer les 2 soufflets pare-poussière de douille de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.

4. REPOSER LA BROCHE COULISSANTE DE CYLINDRE DE FREIN A DISQUE ARRIERE

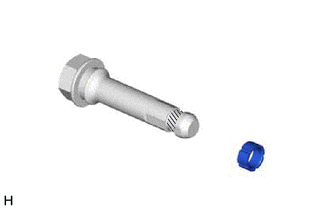

Graisse au glycol à base de savon de lithium

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur la surface de contact de la broche coulissante de cylindre de frein à disque arrière n° 2.

(b) Reposer une douille coulissante de cylindre de frein à disque arrière neuve sur la broche coulissante de cylindre de frein à disque arrière n° 2.

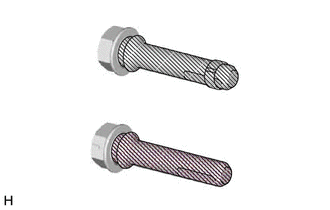

Graisse au glycol à base de savon de lithium

(c) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur la pièce coulissante et sur les surfaces d'étanchéité de la broche coulissante de cylindre de frein à disque arrière n° 1 et de la broche coulissante de cylindre de frein à disque arrière n° 2.

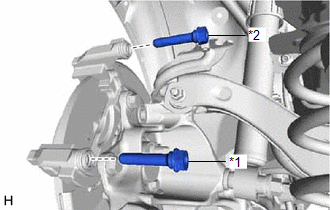

(d) Reposer la broche coulissante de cylindre de frein à disque arrière n° 1 et la broche coulissante de cylindre arrière de frein à disque arrière n° 2 sur la fixation de cylindre de frein à disque arrière.

*1

Broche coulissante de cylindre de frein à disque arrière n° 1

*2

Broche coulissante de cylindre de frein à disque arrière n° 2

(e) Enfoncer la tige coulissante de cylindre de frein à disque arrière n° 1 et la tige coulissante de cylindre de frein à disque arrière n° 2 dans chaque soufflet pare-poussière de douille de frein à disque arrière pour engager les goupilles sur les soufflets.

5. REPOSER LA PLAQUE DE SUPPORT DE PLAQUETTE DE FREIN A DISQUE ARRIERE

(a) Reposer les 4 plaques de support de plaquette de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.

REMARQUE:

Veiller à reposer la plaque de support de plaquette de frein à disque arrière dans la position et le sens corrects.

6. REPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE ARRIERE

Cliquer ici

7. REPOSER LA PLAQUETTE DE FREIN A DISQUE ARRIERE

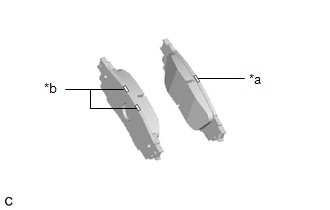

(a) Reposer les 2 plaquettes de frein à disque arrière sur la fixation de cylindre de frein à disque arrière.

REMARQUE:

Reposer la plaquette de frein à disque arrière de manière à ce que la plaque d'indication d'usure de plaquette de frein à disque arrière se trouve sur le côté inférieur du véhicule.

CONSEIL:

Si la plaquette de frein à disque arrière présente un repère d'identification, veiller à vérifier l'emplacement de repose.

*a

Côté intérieur (blanc)

*b

Côté extérieur (blanc)

8. REPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE

(a) Maintenir les 2 goupilles coulissantes de cylindre de frein à disque arrière et reposer l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière avec les 2 boulons.

Torque:

34,3 N·m {350 kgf·cm, 25 ft·lbf}

REMARQUE:

Si la purge de l'air de l'ensemble de cylindre de frein à disque arrière est effectuée, réutiliser les boulons. Si la purge de l'air de l'ensemble de cylindre de frein à disque arrière n'est pas effectuée, poser des boulons neufs.

9. REPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT

Cliquer ici

10. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

Cliquer ici

11. BRANCHER LE FLEXIBLE ARRIERE

(a) Brancher le flexible arrière sur l'ensemble de cylindre de frein à disque arrière à l'aide d'un boulon-raccord neuf et d'un joint d'étanchéité neuf.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

REMARQUE:

Reposer correctement le verrou de flexible arrière dans l'orifice de verrouillage de l'ensemble de cylindre de frein à disque arrière.

12. PURGER LA CANALISATION DE FREIN

Cliquer ici

13. PURGER L'AIR DE L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE ARRIERE

ATTENTION:

Si l'ensemble de cylindre de frein à disque arrière a été démonté, purger l'air de l'ensemble de cylindre de frein à disque arrière.

CONSEIL:

(a) Effectuer la procédure pour passer en mode d'un remplacement de plaquette de frein à disque arrière à 5 reprises.

Cliquer ici

(b) Desserrer le frein de stationnement.

(c) Débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

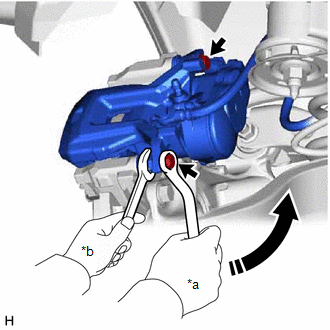

(d) Maintenir les 2 broches coulissantes de cylindre de frein à disque arrière et déposer les 2 boulons et détacher l'ensemble de cylindre de frein à disque arrière de la fixation de cylindre de frein à disque arrière.(*1)

*a

Tourner

*b

Maintenir

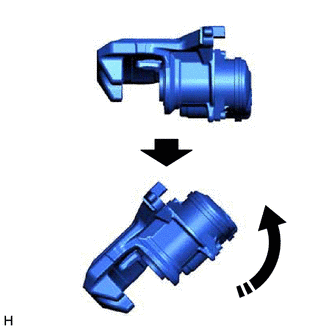

(e) Maintenir l'ensemble de cylindre de frein à disque arrière à l'horizontale puis l'incliner de 45° vers le côté bouchon de purge d'air comme indiqué sur le schéma.(*2)

(f) Reposer provisoirement l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière avec les 2 boulons.(*3)

(g) Déposer l'ensemble de bouchon de remplissage de réservoir de maître-cylindre de frein.

(h) Ajouter du liquide de frein pour maintenir le niveau entre les repères MIN et MAX du réservoir pendant la purge des freins.

REMARQUE:

(i) Enfoncer la pédale de frein à plusieurs reprises, puis desserrer le bouchon de purge de frein à disque arrière tout en maintenant la pédale de frein enfoncée. (*4)

(j) Quand le liquide de frein cesse de s'écouler, serrer le bouchon de purge de frein à disque arrière, puis relâcher la pédale de frein.(*5)

REMARQUE:

Répéter les opérations décrites aux étapes (*4) à (*5) jusqu'à ce qu'il n'y ait plus de trace d'air dans le liquide de frein.

(k) Répéter les étapes (*1) à (*5) à 3 reprises.

REMARQUE:

S'il y a encore de l'air dans le système après avoir suivi les étapes (*1) à (*5) à 3 reprises, répéter les étapes (*1) à (*5) jusqu'à évacuer tout l'air.

(l) Les serrer complètement le bouchon de purge de frein à disque arrière.

Torque:

8,3 N·m {85 kgf·cm, 73 in·lbf}

(m) Maintenir les 2 goupilles coulissantes de cylindre de frein à disque arrière et reposer l'ensemble de cylindre de frein à disque arrière sur la fixation de cylindre de frein à disque arrière avec 2 nouveaux boulons.

Torque:

34,3 N·m {350 kgf·cm, 25 ft·lbf}

(n) Brancher le connecteur d'ensemble de câble de frein de stationnement n° 2 sur l'ensemble d'actionneur de frein de stationnement.

(o) Rechercher d'éventuelles fuites de liquide de frein.

(p) Vérifier le niveau de liquide de frein dans le réservoir.

Cliquer ici

(q) Reposer l'ensemble de bouchon de remplissage du réservoir de maître-cylindre de frein.

14. REPOSER LA ROUE ARRIERE

Cliquer ici

15. RECUPERATION DES CONDITIONS NORMALES DE FONCTIONNEMENT

Cliquer ici
