DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de soupape EGR sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédures nécessaires | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
| Vérification après réparation |
|
|
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
3. DEPOSER LE COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
Cliquer ici
4. DEPOSER L'ENSEMBLE DE REFROIDISSEUR EGR
Cliquer ici

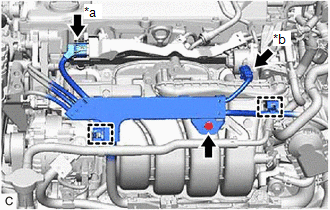

5. DEBRANCHER LE CABLE DE MOTEUR
| (a) Débrancher le connecteur n° 5 du câble du moteur. |
|
(b) Débrancher le connecteur de l'ensemble de soupape EGR.
(c) Déposer le boulon.
(d) Libérer les 2 attaches de faisceau de câbles et débrancher le câble du moteur.
6. DEPOSER LE SOUS-ENSEMBLE DE TUYAU EGR N° 1

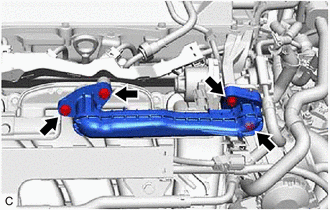

| (a) A l'aide d'une clé à douille de 8 mm, déposer les 4 boulons et le sous-ensemble de tuyau EGR n° 1 du collecteur d'admission et de l'ensemble de soupape EGR. |
|

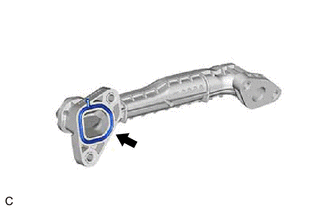

| (b) Déposer le joint d'étanchéité d'adaptateur de soupape EGR du sous-ensemble de tuyau EGR n° 1. |
|

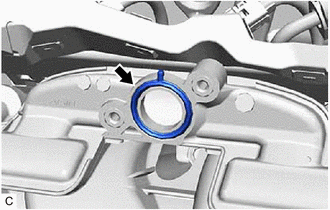

| (c) Déposer le joint d'étanchéité d'entrée EGR du collecteur d'admission. |
|
7. DEPOSER L'ENSEMBLE DE SOUPAPE EGR

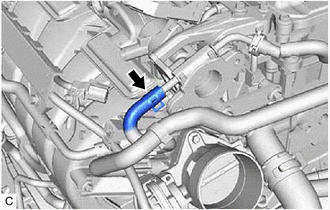

| (a) Faire coulisser l'agrafe et débrancher la durite de dérivation d'eau n° 8 de l'ensemble de soupape EGR. |
|

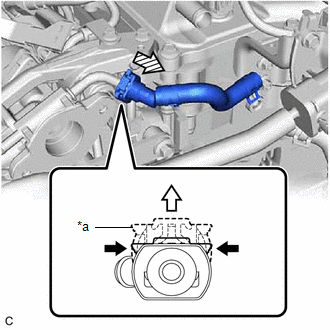

(b) Déposer le sous-ensemble de connecteur de durite d'eau de l'ensemble de soupape EGR.
|
*a | Dispositif de retenue |
|
Pincer |
|
Tirer |
|
Enlever |
(1) Pincer le dispositif de retenue du sous-ensemble de connecteur de durite d'eau puis extraire le dispositif de retenue pour libérer les griffes de verrouillage et extraire le sous-ensemble de connecteur de durite d'eau.

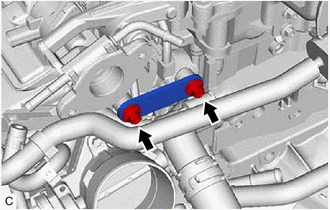

| (c) Déposer les 2 boulons et le support de refroidisseur EGR du support de soupape EGR et de la sortie d'eau. |
|

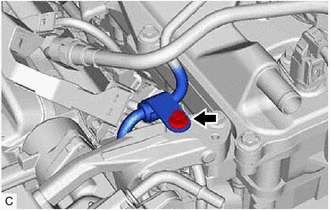

| (d) A l'aide d'une clé à douille de 8 mm, déposer le boulon et débrancher le sous-ensemble de tuyau de carburant du support de soupape EGR. |
|
| (e) A l'aide de la clé à douille de 8 mm, déposer le boulon. |
|

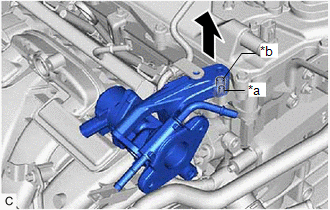

| (f) Déposer verticalement l'ensemble de soupape EGR avec le support de soupape EGR du carter d'arbre à cames. |
|

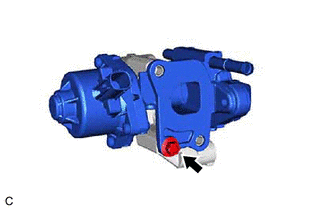

| (g) A l'aide de la clé à douille de 8 mm, déposer le boulon et l'ensemble de soupape EGR du support de soupape EGR. |
|
