PIECES CONSTITUTIVES

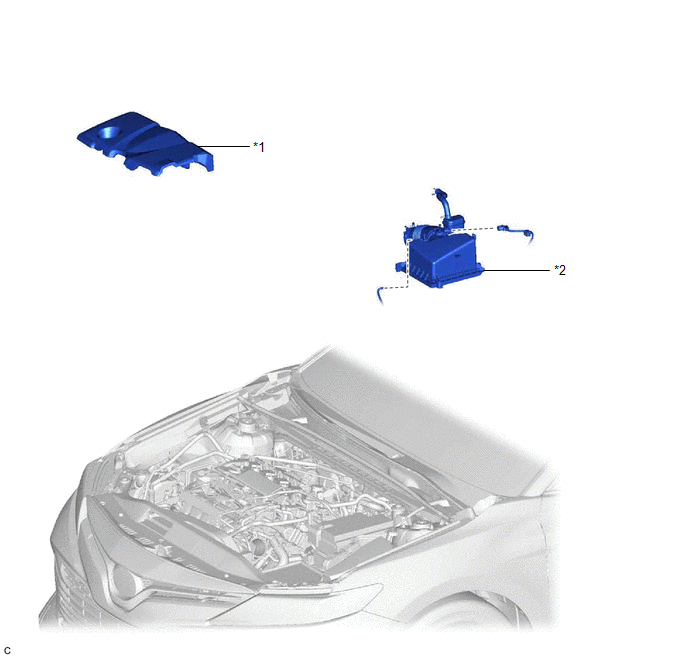

SCHEMA
.png)
|
*1 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*2 | COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |

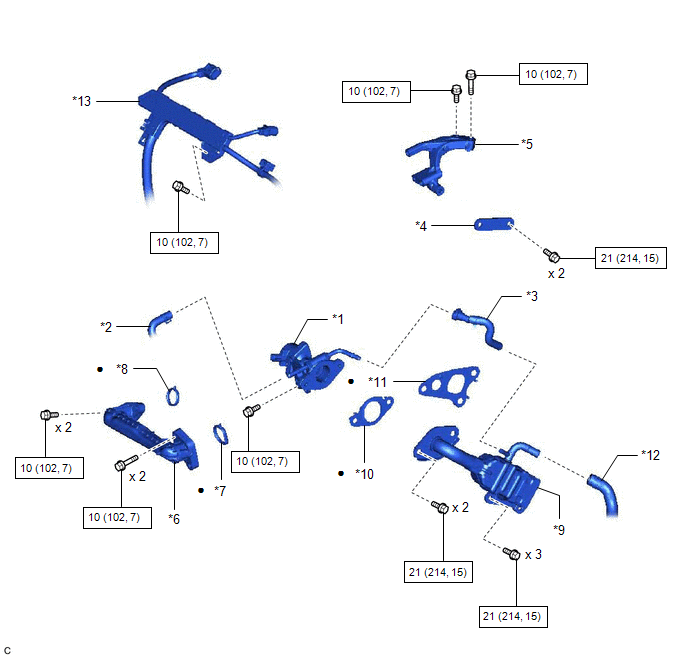

SCHEMA
|
*1 | ENSEMBLE DE SOUPAPE EGR |
*2 | DURITE DE DERIVATION D'EAU N° 8 |
|
*3 | SOUS-ENSEMBLE DE CONNECTEUR DE DURITE D'EAU |
*4 | SUPPORT DE REFROIDISSEUR EGR |
|
*5 | SUPPORT DE SOUPAPE EGR |
*6 | SOUS-ENSEMBLE DE TUYAU EGR N° 1 |
|
*7 | JOINT D'ETANCHEITE D'ADAPTATEUR DE SOUPAPE EGR |
*8 | JOINT D'ETANCHEITE D'ADMISSION DE L'EGR |
|
*9 | ENSEMBLE DE REFROIDISSEUR EGR |
*10 | JOINT DE SOUPAPE EGR |
|
*11 | JOINT D'ETANCHEITE DU REFROIDISSEUR DE EGR |
*12 | DURITE DE DERIVATION D'EAU N° 3 |
|
*13 | CABLE DU MOTEUR |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Soupape Egr
