Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / A25a-fks Systeme Antipollution / Soupape Egr / Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE DE SOUPAPE EGR

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 (EGA+) - 2 (EGA-)

20°C (68°F)

3,1 à 3,7 Ω

3 (EGB-) - 4 (EGB+)

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de soupape EGR.

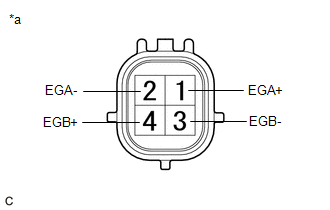

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de soupape EGR)
