Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

Toyota Camry Manuel de réparation XV50 (2011–2019) / Moteur, Système hybride / Regulateur De Vitesse / Systeme De Regulateur De Vitesse / Schema Du Systeme

SCHEMA DU SYSTEME

Tableau de communication

Emetteur

Récepteur

Signal

Ligne

ECM

Ensemble de combiné d'instruments

  • Témoin du régulateur de vitesse
  • Témoin SET du régulateur de vitesse
  • Signal de fonctionnement de témoin du régulateur de vitesse et de témoin SET de régulateur de vitesse
  • Signal de commande de vitesse du véhicule

CAN

ECU de contrôle de dérapage (ensemble d'actionneur de frein)

ECM
  • Signal de vitesse de rotation des roues
  • Signal de chute d'alimentation du capteur de vitesse
  • Signal de condition du capteur de vitesse
  • Signal de demande de désactivation du régulateur de vitesse
  • Signal de commande VSC en cours d'exécution
  • Signal de commande TRAC en cours d'exécution

CAN

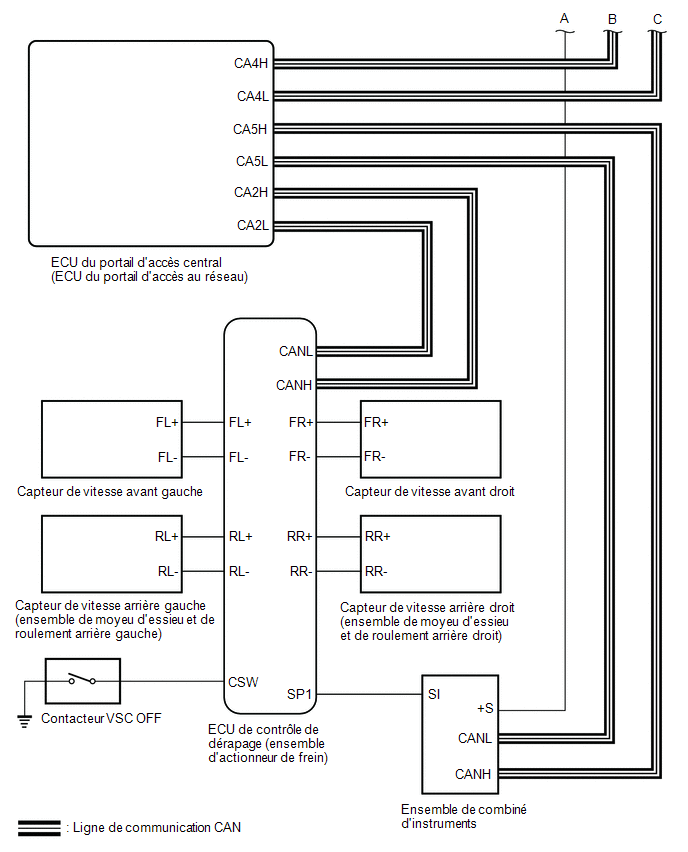

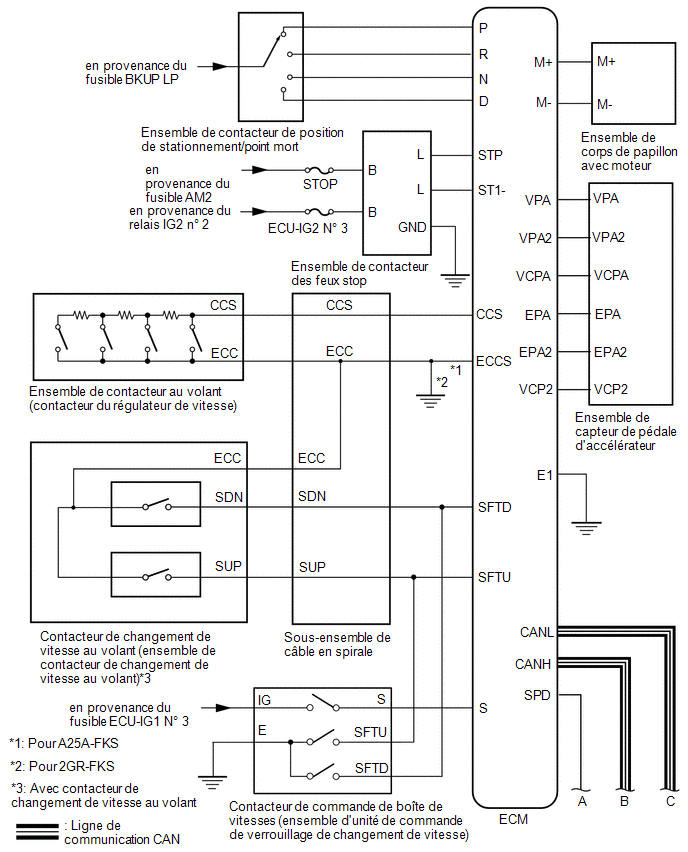

Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *A pour A25A-FKS - - *1 ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE *2 ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT *3 ...

Description Du Systeme
DESCRIPTION DU SYSTEME CONSEIL: Se reporter aux Mesures de précaution du système de régulateur de vitesse concernant le nom de chaque contacteur du contacteur de régulateur de vitesse. Cliquer ici GENERALITES Le système de régulateur de vit ...

D'autres materiaux:

Le système TRAC ne fonctionne pas
DESCRIPTION Lorsque le système TRAC ou VSC fonctionne, l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) fait clignoter le témoin de dérapage pour indiquer au conducteur qu'un dérapage s'est produit. En mode VSC OFF, ou lorsque les systèmes TRAC et VSC sont désactivés, l'écr ...

Verification
VERIFICATION PROCEDURE 1. VERIFIER L'AIMANT DE NETTOYAGE D'HUILE DE TRANSMISSION (a) Utiliser les aimants de nettoyage d'huile de boîte de vitesses déposés pour recueillir tout déchet métallique. Examiner les déchets et les particules dans le logement de boîte-pont et sur les aimants d ...

Data List / Active Test
DATA LIST / ACTIVE TEST DATA LIST REMARQUE: Dans le tableau ci-dessous, les valeurs reprises sous "Conditions normales" sont des valeurs de référence. Ne pas se baser uniquement sur ces valeurs de référence pour déterminer si une pièce est défectueuse ou non. L'ECU de ...
