Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

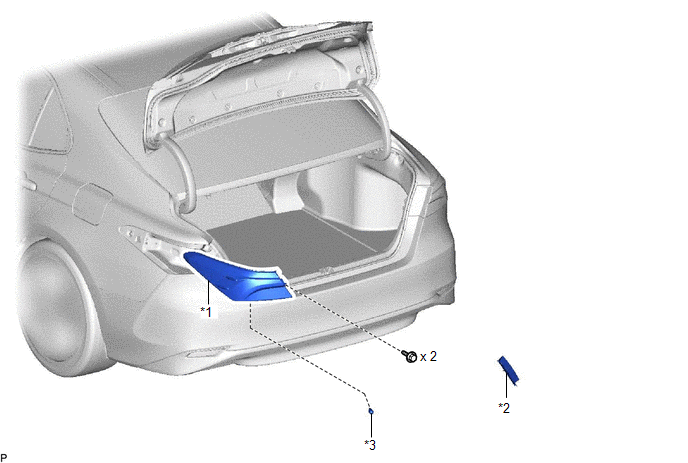

*1 | ENSEMBLE DE FEU COMBINE ARRIERE |
*2 | COUVERCLE DE FEU COMBINE ARRIERE |
|
*3 | AMPOULE DE CLIGNOTANT ARRIERE |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE COUVERCLE DE FEU COMBINE ARRIERE
Cliquer ici
2. DETACHER L'ENSEMBLE DE FEU COMBINE ARRIERE

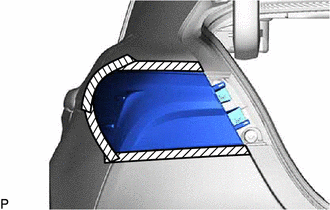

(a) Appliquer du ruban adhésif de protection autour de l'ensemble de feu combiné arrière comme indiqué sur le schéma.
|
Ruban adhésif de protection |

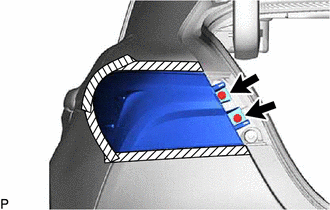

| (b) Déposer les 2 vis. |
|

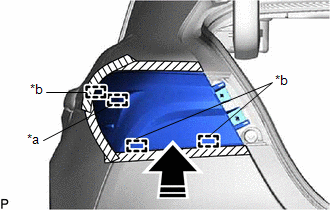

(c) Tirer sur l'ensemble de feu combiné arrière vers l'arrière du véhicule, comme indiqué sur le schéma, afin de libérer la goupille et les 3 guides, puis séparer l'ensemble de feu combiné arrière.
REMARQUE:
Afin d'éviter que l'ensemble de feu combiné arrière ne tombe lors de la libération de la goupille et des guides, maintenir légèrement l'ensemble de feu combiné arrière.
|
*a | Goupille |
|
*b | Guide |
|
Déposer dans ce sens |
3. DEPOSER L'AMPOULE DE CLIGNOTANT ARRIERE

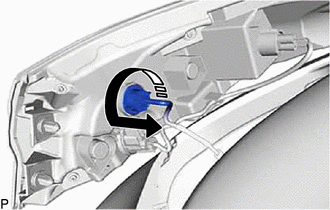

(a) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de clignotant arrière comme indiqué sur le schéma pour débrancher l'ensemble.
|
Déposer dans ce sens |
(b) Déposer l'ampoule de clignotant arrière de la douille et du câble de feu combiné arrière.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'AMPOULE DE CLIGNOTANT ARRIERE
(a) Reposer l'ampoule de clignotant arrière sur la douille et le câble de feu combiné arrière.

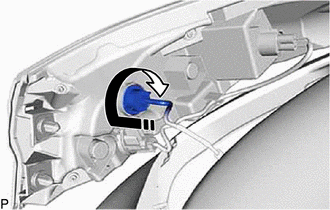

(b) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de clignotant arrière comme indiqué sur le schéma pour brancher l'ensemble.
|
Poser dans ce sens |
2. REPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE

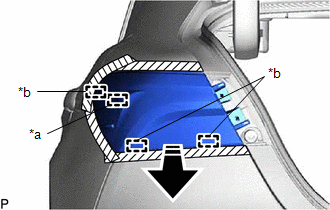

(a) Engager les 3 guides et la goupille pour reposer provisoirement l'ensemble de feu combiné arrière comme indiqué sur le schéma.
|
*a | Goupille |
|
*b | Guide |
|
Poser dans ce sens |
(b) Reposer l'ensemble de feu combiné arrière à l'aide des 2 vis.
(c) Déposer le ruban adhésif de protection.
3. REPOSER LE COUVERCLE DE FEU COMBINE ARRIERE
Cliquer ici
Remplacement
