PIECES CONSTITUTIVES

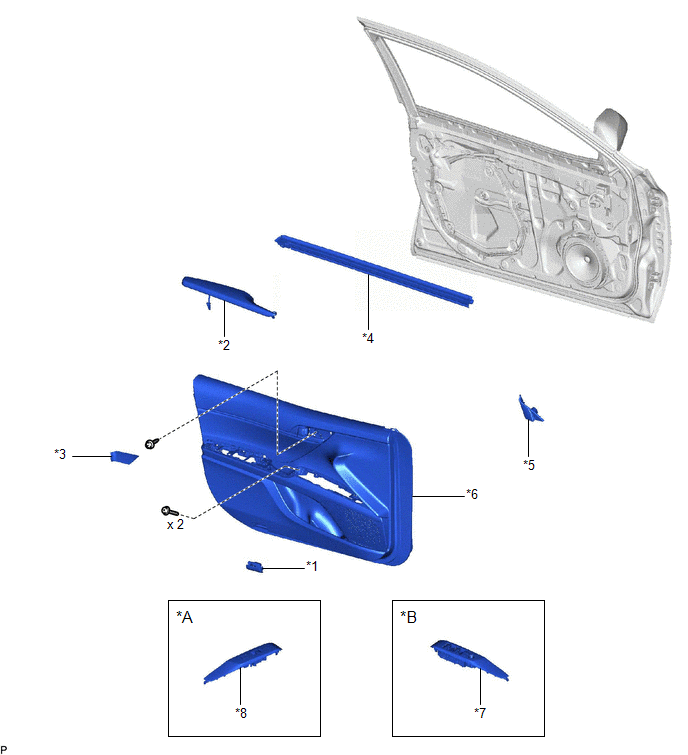

SCHEMA
.png)
|
*A | pour côté passager avant |
*B | pour côté conducteur |
|
*1 | ENSEMBLE D'ECLAIRAGE D'ACCUEIL |
*2 | ENSEMBLE D'ACCOUDOIR AVANT |
|
*3 | SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT |
*4 | BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT |
|
*5 | GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT |
*6 | SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT |
|
*7 | CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX DE PORTE AVANT AVEC ENSEMBLE DE PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR |
*8 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT |

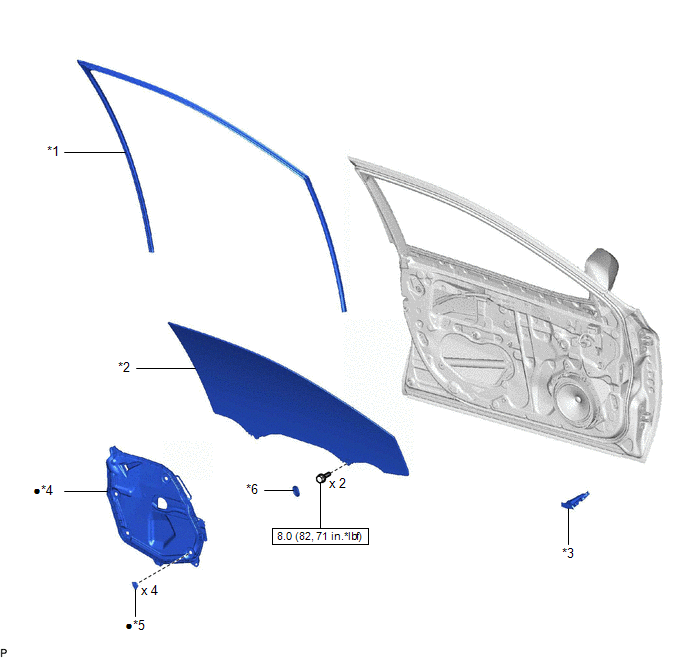

SCHEMA
|
*1 | COULISSEAU DE VITRE DE PORTE AVANT |
*2 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
|
*3 | PROTECTION DE PANNEAU DE PORTE AVANT |
*4 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
|
*5 | AGRAFE DE BOURRELET DE PORTE AVANT |
*6 | BOUCHON D'ORIFICE |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |

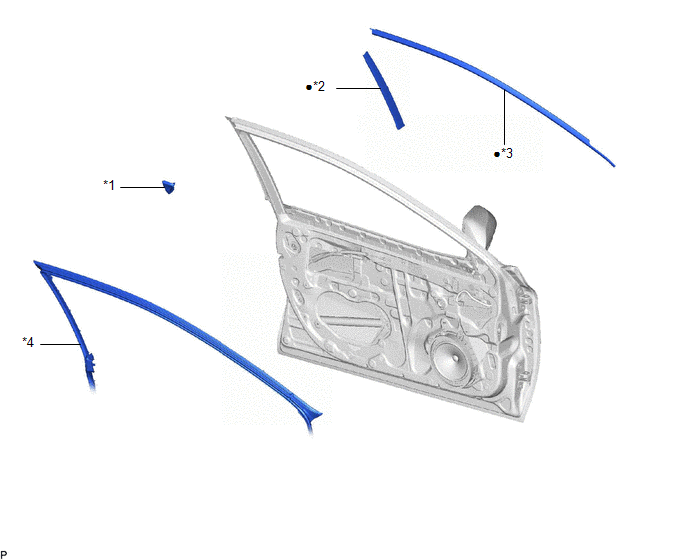

SCHEMA
|
*1 | GARNISSAGE D'ENCADREMENT DE PORTE |
*2 | BANDE DECORATIVE DE PORTE AVANT N° 2 |
|
*3 | BANDE DECORATIVE DE PORTE AVANT N° 3 |
*4 | BOURRELET DE PORTE AVANT |
|
● | Pièce non réutilisable |
- | - |
