Toyota Camry Manuel de réparation XV50 (2011–2019): Le témoin de frein reste allumé

DESCRIPTION

L'ECU de contrôle de dérapage (ensemble d'actionneur de frein) est branché sur le combiné d'instruments via la communication CAN.

Le témoin de frein reste allumé lorsque l'une des conditions suivantes est détectée:

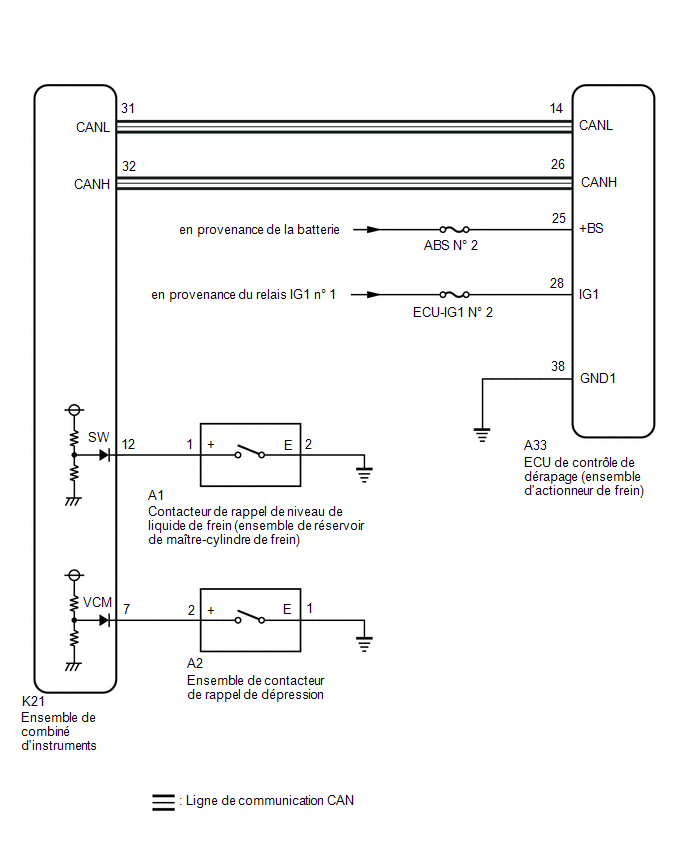

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER LE SYSTEME DE COMMUNICATION CAN

(a) Vérifier si les DTC du système de communication CAN sont émis.

Cliquer ici

Résultat:

Résultat

Passer au point

Les DTC ne sont pas émis

A

Les DTC sont émis

B

B

VERIFIER LE SYSTEME DE COMMUNICATION CAN

A

2.

VERIFIER LE CONNECTEUR DE L'ENSEMBLE D'ACTIONNEUR DE FREIN EST CORRECTEMENT BRANCHE

(a) Vérifier si le connecteur de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein) est correctement branché.

OK:

Le connecteur est correctement branché.

INCORRECT

BRANCHER CORRECTEMENT LE CONNECTEUR SUR L'ENSEMBLE D'ACTIONNEUR DE FREIN

OK

3.

VERIFIER LA BATTERIE

(a) Vérifier la tension de la batterie.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

Borne positive (+) - Borne négative (-)

Contacteur d'allumage en position OFF

11 à 14 V

INCORRECT

VERIFIER OU REMPLACER LE COMPOSANT DU SYSTEME DE CHARGE OU LA BATTERIE

OK

4.

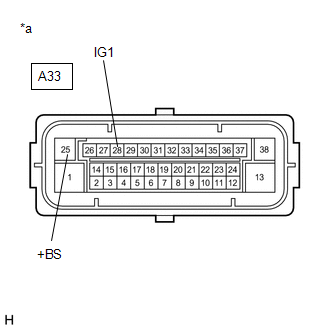

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE DE SOURCE D'ALIMENTATION ELECTRIQUE)

(a) Mettre le contacteur d'allumage en position OFF.

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

(b) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

OK:

Le connecteur est correctement branché.

(c) Débrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(d) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.

OK:

Aucune déformation ni corrosion.

(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A33-25 (+BS) - Masse de carrosserie

En permanence

11 à 14 V

A33-28 (IG1) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

OK

5.

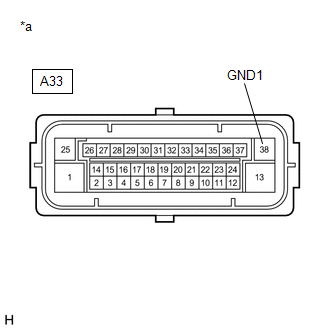

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BORNE GND1)

(a) Mettre le contacteur d'allumage en position OFF.

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ECU de contrôle de dérapage (ensemble d'actionneur de frein))

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A33-38 (GND1) - Masse de carrosserie

En permanence

En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT GND1)

OK

6.

VERIFIER L'ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN

(a) Mettre le contacteur d'allumage en position OFF.

*a

Pièce constitutive sans faisceau de câbles branché

(Contacteur de rappel de niveau de liquide de frein (ensemble de réservoir de maître-cylindre de frein))

(b) Rebrancher le connecteur A33 de l'ECU de contrôle de dérapage (ensemble d'actionneur de frein).

(c) Déposer le bouchon du réservoir et la crépine.

(d) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

OK:

Le connecteur est correctement branché.

(e) Débrancher le connecteur A1 du contacteur de rappel de niveau de liquide de frein (ensemble de réservoir de maître-cylindre de frein).

(f) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.

OK:

Aucune déformation ni corrosion.

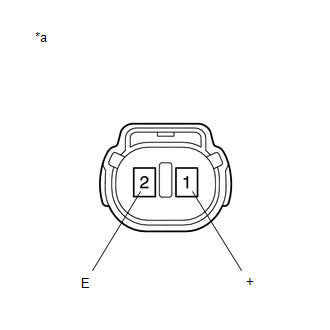

(g) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

CONSEIL:

Un flotteur se trouve à l'intérieur du réservoir. Sa position change en fonction du niveau de liquide de frein.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 (+) - 2 (E)

Contacteur en position OFF (flotteur en position haute)

1,9 à 2,1 kΩ

1 (+) - 2 (E)

Contacteur en position ON (flotteur en position basse)

En dessous de 1 Ω

CONSEIL:

Si aucun problème ne se présente après la vérification ci-dessus, régler le niveau de liquide de frein au niveau MAX.

INCORRECT

REMPLACER L'ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN

OK

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - ENSEMBLE DE RESERVOIR DE MAITRE-CYLINDRE DE FREIN)

(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

OK:

Le connecteur est correctement branché.

(b) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(c) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.

OK:

Aucune déformation ni corrosion.

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-12 (SW) - A1-1 (+)

En permanence

En dessous de 1 Ω

K21-12 (SW) ou A1-1 (+) - Masse de carrosserie

En permanence

10 kΩ minimum

A1-2 (E) - Masse de carrosserie

En permanence

En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

8.

VERIFIER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION

(a) Rebrancher le connecteur A1 de contacteur de rappel de niveau de liquide de frein (ensemble de réservoir de maître-cylindre de frein)

(b) Rebrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(c) Vérifier l'ensemble de contacteur de rappel de dépression.

Cliquer ici

OK:

L'ensemble de contacteur de rappel de dépression fonctionne normalement.

INCORRECT

REMPLACER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION

OK

9.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - ENSEMBLE DE CONTACTEUR DE RAPPEL DE DEPRESSION)

(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.

OK:

Le connecteur est correctement branché.

(b) Débrancher le connecteur A2 de l'ensemble de contacteur de rappel de dépression.

(c) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(d) Vérifier le boîtier du connecteur et les bornes pour s'assurer de l'absence de déformation et de corrosion.

OK:

Aucune déformation ni corrosion.

(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-7 (VCM) - A2-2 (+)

En permanence

En dessous de 1 Ω

K21-7 (VCM) ou A2-2 (+) - Masse de carrosserie

En permanence

10 kΩ minimum

A2-1 (E) - Masse de carrosserie

En permanence

En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

10.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (BRAKE WARNING LIGHT)

(a) Rebrancher le connecteur A2 de l'ensemble de contacteur de rappel de dépression.

(b) Rebrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(c) Sélectionner les menus suivants: Chassis / ABS/VSC/TRAC/EPB / Data List.

Chassis > ABS/VSC/TRAC/EPB > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Brake Warning Light

Témoin de frein

ON ou OFF

ON: Témoin allumé

OFF: Témoin éteint

-

Chassis > ABS/VSC/TRAC/EPB > Data List

Affichage du tester

Brake Warning Light

(d) Vérifier la condition d'affichage du Techstream du témoin de frein.

Résultat:

Résultat

Passer au point

La valeur de témoin de frein est activée

A

La valeur de témoin de frein est désactivée

B

A

REMPLACER L'ENSEMBLE D'ACTIONNEUR DE FREIN

B

VERIFIER LE SYSTEME DES COMPTEURS ET DES JAUGES

Le témoin ABS ne s'allume pas
