Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

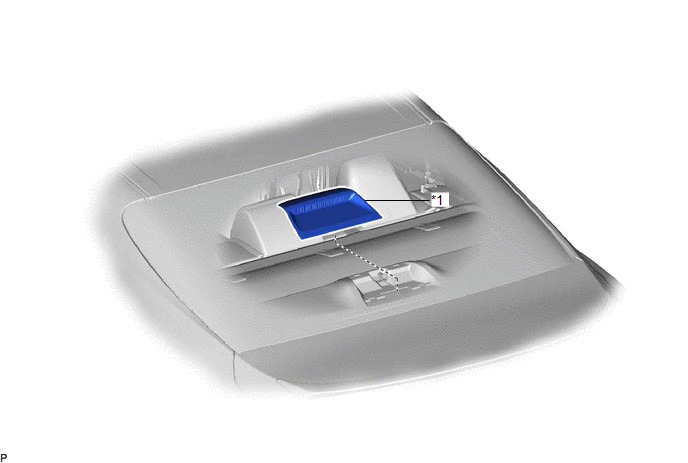

SCHEMA
|
*1 | ENSEMBLE DE FEU STOP SURELEVE |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE FEU STOP SURELEVE

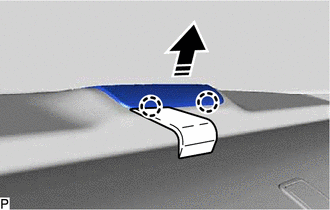

(a) A l'aide d'un extracteur de moulure, libérer les 2 griffes comme indiqué sur le schéma.
.png) |
Déposer dans ce sens |
| (b) Débrancher le connecteur. |
|

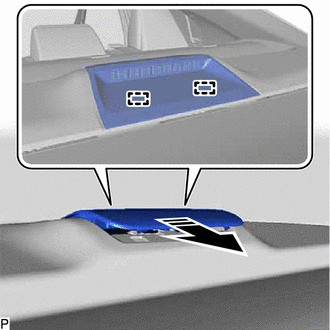

(c) Libérer les 2 guides comme indiqué sur le schéma pour déposer l'ensemble de feu stop surélevé.
|
|
Déposer dans ce sens |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE FEU STOP SURELEVE
|

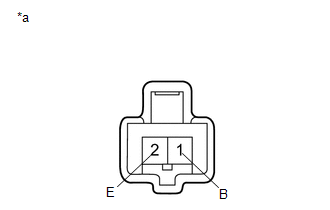

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de feu stop surélevé) |
(a) Appliquer la tension de batterie à l'ensemble de feu stop surélevé et s'assurer que l'éclairage s'allume.
OK:
|
Condition | Condition spécifiée |
|---|---|
|
Batterie positive (+) → Borne 1 (B) Batterie négative (-) → Borne 2 (E) |
Le feu stop surélevé s'allume |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de feu stop surélevé.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE FEU STOP SURELEVE

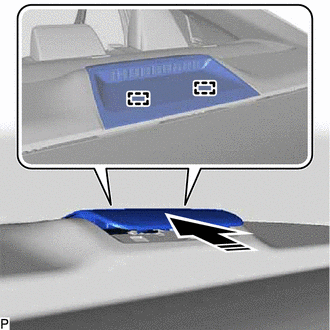

(a) Engager les 2 guides comme indiqué sur le schéma.
.png) |
Poser dans ce sens |

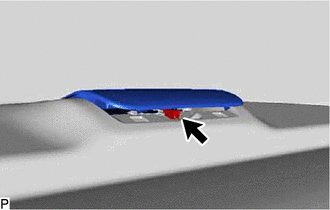

(b) Brancher le connecteur.

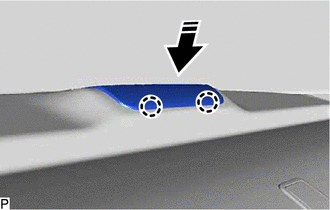

(c) Engager les 2 griffes comme indiqué sur le schéma pour reposer l'ensemble de feu stop surélevé.
|
|
Poser dans ce sens |
