REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE
(a) Engager l'oeillet.

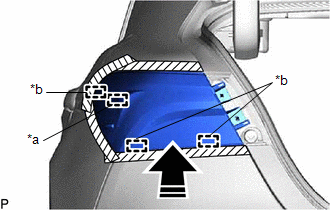

(b) Engager les 3 guides et la goupille pour reposer provisoirement l'ensemble de feu combiné arrière comme indiqué sur le schéma.
|
*a | Goupille |
|
*b | Guide |
|
Poser dans ce sens |
(c) Reposer l'ensemble de feu combiné arrière à l'aide des 2 vis.
(d) Déposer le ruban adhésif de protection.
(e) Brancher le connecteur.
2. REPOSER LE COUVERCLE DE FEU COMBINE ARRIERE

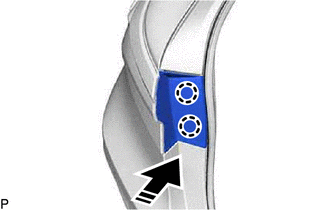

(a) Engager les 2 griffes comme indiqué sur le schéma.
|
Poser dans ce sens |

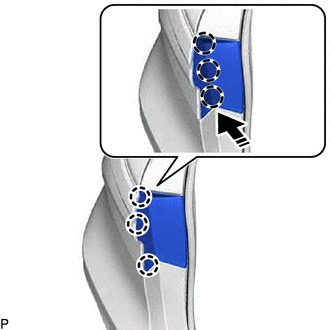

(b) Pousser les zones indiquées sur le schéma dans le sens indiqué par les flèches pour engager les 3 griffes et reposer le couvercle de feu combiné arrière.
|
Zone à enfoncer |
|
Pousser dans ce sens |
3. REPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES GAUCHE (pour côté gauche)
Cliquer ici
4. REPOSER LE CACHE INTERIEUR D'HABILLAGE DE COMPARTIMENT A BAGAGES DROIT (pour côté droit)
Cliquer ici
5. REPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE
Cliquer ici
6. REPOSER LE CACHE DE GACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
7. REPOSER LE CROCHET D'HABILLAGE DE COMPARTIMENT A BAGAGES N° 1
Cliquer ici
8. REPOSER LE PLATEAU DE CACHE DE ROUE DE SECOURS
Cliquer ici
9. REPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS
Cliquer ici
Remontage
