Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose du ruban de masquage, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
| Initialiser le système de commande de vitre électrique |
|
|
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
3. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
5. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
6. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
7. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
8. DEPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
10. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT
Cliquer ici
11. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
Cliquer ici
12. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
Cliquer ici
13. DEPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT
Cliquer ici
14. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT
Cliquer ici
15. DETACHER LE BOURRELET DE PORTE AVANT
Cliquer ici
16. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE
Cliquer ici
17. DEPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 2
CONSEIL:
Lors de la dépose de la bande décorative de porte avant n° 2, chauffer la caisse du véhicule et la bande décorative de porte avant n° 2 à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Bande décorative de porte avant n° 2 et carrosserie du véhicule |
40 à 60°C (104 à 140°F) |

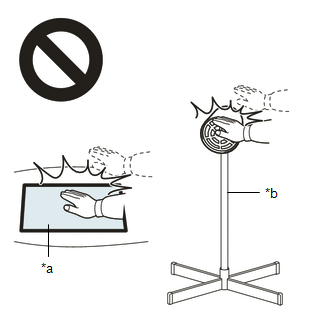

ATTENTION:
- Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule.

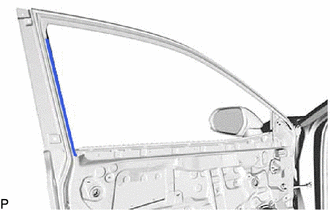

(a) A l'aide d'une lampe chauffante, chauffer la bande décorative de porte avant n° 2 et la carrosserie du véhicule.
(b) Tirer vers l'arrière l'une des extrémités de la bande décorative de porte avant n° 2 pour la déposer. CONSEIL: Lorsque l'on tire sur la bande décorative de porte avant n° 2, la tirer parallèlement à la carrosserie. |
|
18. DEPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 3
CONSEIL:
Lors de la dépose de la bande décorative de porte avant n° 3, chauffer la caisse du véhicule et la bande décorative de porte avant n° 3 à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Bande décorative de porte avant n° 3 et carrosserie du véhicule |
40 à 60°C (104 à 140°F) |
ATTENTION:
- Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement la carrosserie du véhicule.

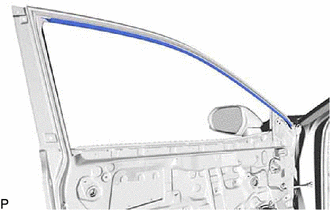

(a) A l'aide d'une lampe chauffante, chauffer la bande décorative de porte avant n° 3 et la carrosserie du véhicule.
(b) Tirer vers l'arrière l'une des extrémités de la bande décorative de porte avant n° 3 pour la déposer. CONSEIL: Lorsque l'on tire sur la bande décorative de porte avant n° 3, la tirer parallèlement à la carrosserie. |
|
