Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. INSTRUCTIONS DE REPARATION

(a) Nettoyer la surface de la carrosserie du véhicule.

(1) A l'aide d'une lampe chauffante, chauffer la surface de la carrosserie du véhicule.

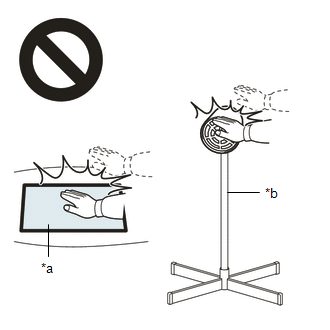

ATTENTION:

• Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
• Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.

REMARQUE:

Ne pas chauffer excessivement la carrosserie du véhicule.

(2) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.

(b) Température de repose

(1) Lorsque la température ambiante est inférieure à 15°C (59°F), effectuer la procédure de repose après avoir chauffé entre 20 et 30°C (68 et 86°F) la surface de la carrosserie du véhicule (surface de repose d'encadrement de porte) et du ruban de masquage à l'aide d'une lampe chauffante. Lorsque la température ambiante est supérieure à 35°C (95°F), refroidir entre 20 et 30°C (68 et 86°F) la surface de la carrosserie du véhicule (surface de repose d'encadrement de porte) et du ruban de masquage avant la repose.

CONSEIL:

• La température optimale pour la repose du ruban est de 25°C (77°F).
• Lorsque la température est basse, le ruban adhésif durcit et tombe facilement. Lorsque la température est élevée, le ruban perd de l'élasticité.

(c) Avant la repose

(1) Eliminer toute trace de rugosité ou de saleté sur le revêtement de surface de carrosserie du véhicule, à l'endroit où le ruban doit être reposé (surface de repose d'encadrement de porte). Si cela n'est pas fait, de l'air sera pris sous la surface du ruban, avec pour résultat un aspect inapproprié.

CONSEIL:

Vaporiser de l'eau sur le sol de l'atelier afin d'empêcher toute trace de poussière de se soulever.

(d) Points clés pour la manipulation du ruban

(1) Le ruban se plie et s'enroule facilement. Conserver le ruban entre des morceaux plats de carton ou autre objet similaire, et dans un endroit sec et plat.

REMARQUE:

Ne pas plier le ruban, ni le laisser à un endroit soumis à des températures élevées.

(e) Points clés pour la repose du ruban adhésif (utilisation d'une raclette et procédure de repose pour surfaces plates)

REMARQUE:

• Positionner le ruban adhésif avec beaucoup de précision pour un niveau de finition optimal et éviter tout détachement.
• Le ruban adhésif ne peut être réutilisé car il se déforme après la dépose.

(1) Pour éviter la formation de bulles d'air, soulever légèrement la partie du ruban qui sera appliquée de sorte que sa surface adhésive ne touche pas prématurément la carrosserie du véhicule. Incliner la raclette selon un angle de 40 à 50° (pression vers l'avant) ou de 30 à 45° (traction) sur la surface de carrosserie du véhicule et presser le ruban adhésif sur la surface avec une force de 20 à 30 N (2 à 3 kgf, 4,5 à 6,7 lbf.) à vitesse constante de 30 à 70 mm (1,18 à 2,76 po) par seconde.

Mesure standard:

REMARQUE:

Veiller à respecter la vitesse, la force et l'angle de pression spécifiées de la raclette afin d'éviter toute déformation ou formation de bulle d'air.

CONSEIL:

• L'un ou l'autre angle de la raclette (pression vers l'avant ou traction) est acceptable.
• Veiller à appliquer le ruban en retirant la feuille de protection à 10 à 20 mm (0,394 à 0,787 po) du bord de la raclette.

(f) Points clés pour la repose du ruban (utilisation d'une raclette et procédure de repose pour surfaces ourlées)

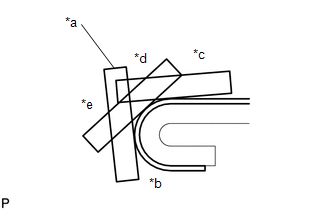

(1) S'il est difficile d'appliquer le ruban, effectuer l'opération en plusieurs étapes comme indiqué sur le schéma. Utiliser les doigts ou la surface matelassée d'une raclette pour appliquer lentement le ruban sur l'ourlet du véhicule, spécialement lorsque l'ourlet est de petite taille. CONSEIL: Lors de l'application du ruban sur l'arrière d'un ourlet, retirer la feuille de protection et utiliser les doigts ou la surface matelassée d'une raclette.

*a Raclette *b Ourlet *c Première *d Deuxième *e Troisième

(g) Points clés pour la repose du ruban (utilisation d'une raclette et procédure de repose pour surfaces de coin)

(1) Retirer le feuille de protection et appliquer le ruban avec précaution à l'aide des doigts.

(2) Avant d'appliquer le ruban sur chaque surface de coin, chauffer le ruban à l'aide d'une lampe chauffante et l'appliquer progressivement évitant toute déformation pour obtenir une finition optimale.

(h) Vérification après repose

(1) Une fois la pose terminée, vérifier que le ruban est appliqué au plus près de la surface. Si le ruban adhésif n'est pas en place au plus près de la surface, reposer un nouveau ruban adhésif.

REMARQUE:

Ne pas réutiliser le ruban.

3. REPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 3

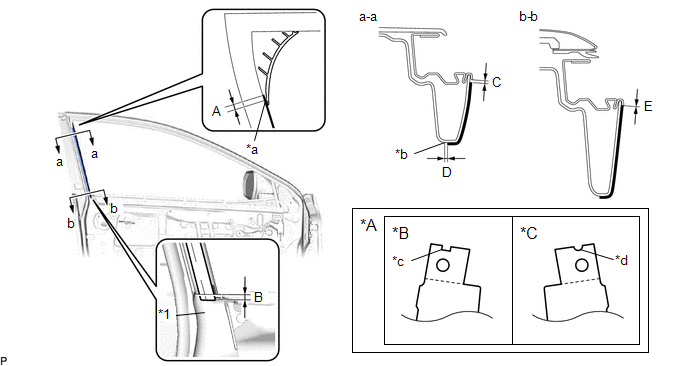

(a) Se reporter au schéma pour positionner une bande décorative de porte avant n° 3 neuve.

Mesure standard:

(b) Enlever la feuille de protection et reposer la bande décorative de porte avant n° 3.

CONSEIL:

Aligner la découpe de la bande décorative de porte avant n° 3 sur le bord de la surface recourbée (A) de l'encadrement de porte et reposer la bande décorative de porte avant n° 3.

4. REPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 2

(a) Se reporter au schéma pour positionner une bande décorative de porte avant n° 2 neuve.

Mesure standard:

(b) Enlever la feuille de protection et reposer la bande décorative de porte avant n° 2.

5. REPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

Cliquer ici

6. RACCORDER LE BOURRELET DE PORTE AVANT

Cliquer ici

7. REPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

Cliquer ici

8. REPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT

Cliquer ici

9. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

Cliquer ici

10. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

Cliquer ici

11. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT

Cliquer ici

12. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

Cliquer ici

13. REPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL

Cliquer ici

14. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT

Cliquer ici

15. POSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)

Cliquer ici

16. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)

Cliquer ici

17. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT

Cliquer ici

18. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

Cliquer ici

19. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

20. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE

Cliquer ici

21. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES

Cliquer ici
