Toyota Camry et,
Toyota Partner.
Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

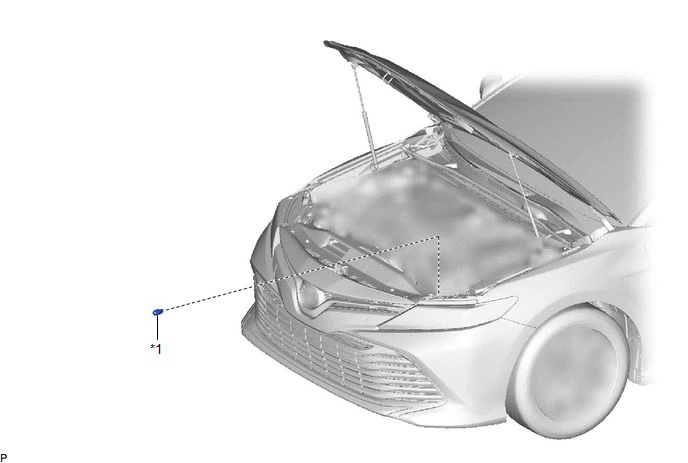

SCHEMA
|
*1 | AMPOULE DE CLIGNOTANT AVANT |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER L'AMPOULE DE CLIGNOTANT AVANT

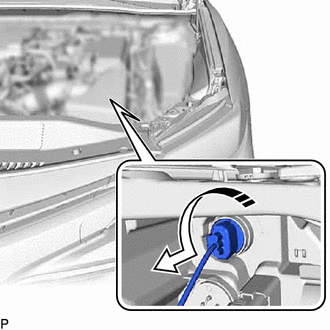

(a) Faire passer le câble de phare avec l'ampoule de clignotant avant comme indiqué sur le schéma pour les débrancher comme un tout.
.png) |
Déposer dans ce sens |
(b) Déposer l'ampoule de clignotant avant du câble de phare.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'AMPOULE DE CLIGNOTANT AVANT
(a) Reposer l'ampoule de clignotant avant sur le câble de phare.

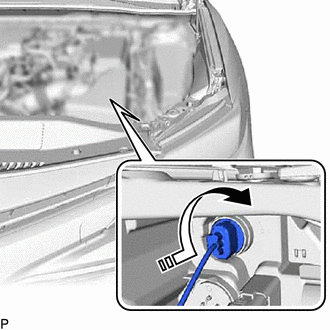

(b) Faire passer le câble de phare avec l'ampoule de clignotant avant comme indiqué sur le schéma pour les brancher comme un tout.
.png) |
Poser dans ce sens |
