Pieces Constitutives

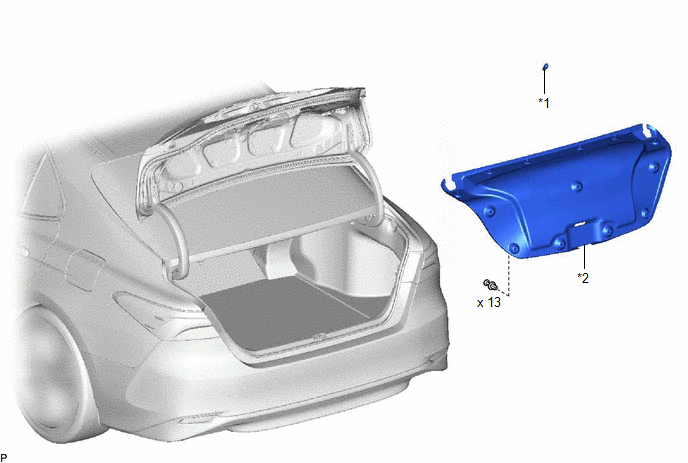

PIECES CONSTITUTIVES
SCHEMA
|
*1 | AMPOULE DE FEU DE RECUL |
*2 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici .gif)
2. DEPOSER L'AMPOULE DE FEU DE RECUL

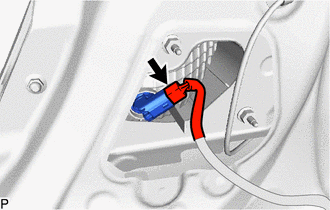

| (a) Débrancher le connecteur. |
|

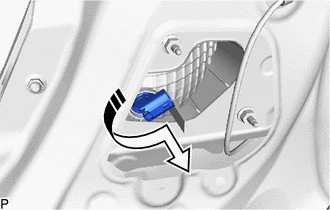

(b) Faire tourner le bouchon de douille de feu arrière avec l'ampoule de feu de recul comme indiqué sur le schéma afin de déposer l'ensemble.
.png) |
Déposer dans ce sens |
(c) Déposer l'ampoule de feu de recul du bouchon de douille de feu arrière.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'AMPOULE DE FEU DE RECUL
(a) Reposer l'ampoule de feu de recul du bouchon de douille de feu arrière.

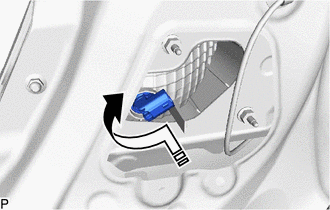

(b) Faire tourner le bouchon de douille de feu arrière avec l'ampoule de feu de recul comme indiqué sur le schéma afin de reposer l'ensemble.
.png) |
Poser dans ce sens |
(c) Brancher le connecteur.
2. REPOSER LE CACHE DE PORTE DE COMPARTIMENT A BAGAGES
Cliquer ici
.gif)
