Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

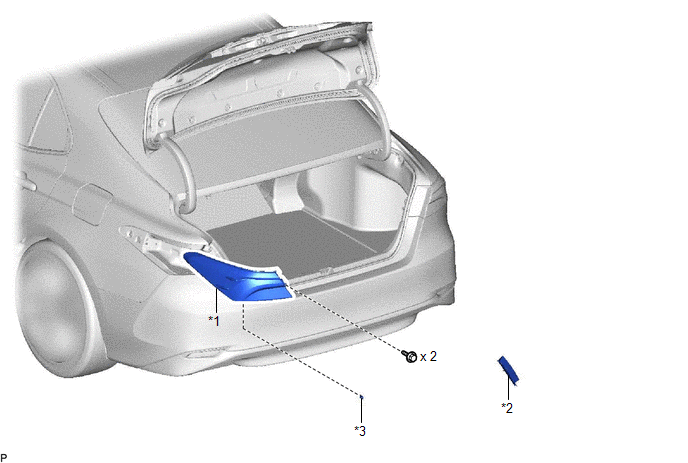

SCHEMA
|
*1 | ENSEMBLE DE FEU COMBINE ARRIERE |
*2 | COUVERCLE DE FEU COMBINE ARRIERE |
|
*3 | AMPOULE DE FEU LATERAL ARRIERE |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LE COUVERCLE DE FEU COMBINE ARRIERE
Cliquer ici .gif)
2. DETACHER L'ENSEMBLE DE FEU COMBINE ARRIERE
Cliquer ici
3. DEPOSER L'AMPOULE DE FEU LATERAL ARRIERE

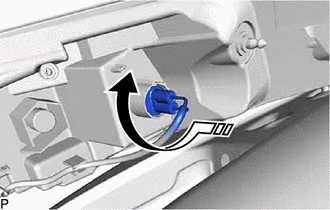

(a) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de feu latéral arrière comme indiqué sur le schéma pour débrancher l'ensemble.
.png) |
Déposer dans ce sens |
(b) Déposer l'ampoule de feu latéral arrière de la douille et du câble de feu combiné arrière.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. POSER L'AMPOULE DE FEU LATERAL ARRIERE
(a) Reposer l'ampoule de feu latéral arrière sur la douille et le câble de feu combiné arrière.

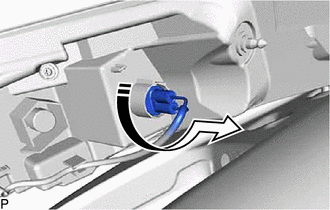

(b) Tourner la douille de feu combiné arrière et le câble avec l'ampoule de feu latéral arrière comme indiqué sur le schéma pour brancher l'ensemble.
.png) |
Poser dans ce sens |
2. REPOSER L'ENSEMBLE DE FEU COMBINE ARRIERE
Cliquer ici .gif)
3. REPOSER LE COUVERCLE DE FEU COMBINE ARRIERE
Cliquer ici
