Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

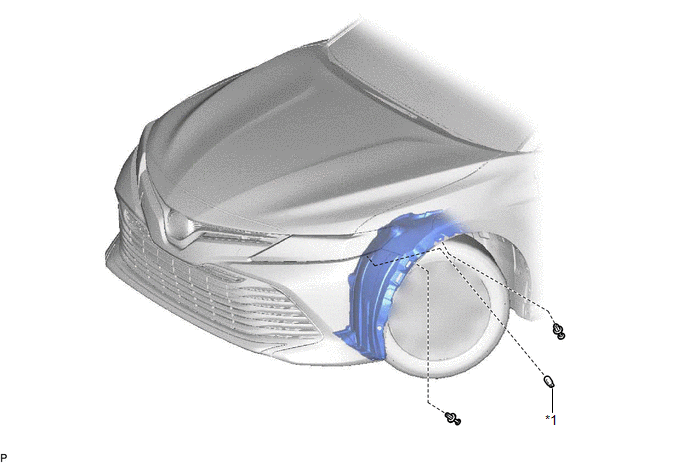

SCHEMA
|
*1 | AMPOULE DE FEU LATERAL AVANT |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER L'AMPOULE DE FEU LATERAL AVANT
(a) Tourner complètement le volant vers la droite.
CONSEIL:
Lors de la dépose de l'ensemble de feu antibrouillard droite, tourner le volant vers la gauche.

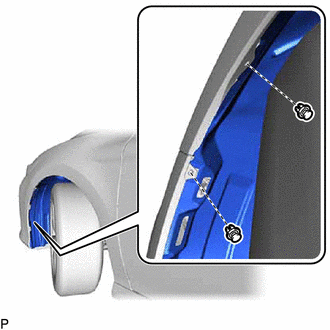

| (b) Déposer les 2 agrafes. |
|

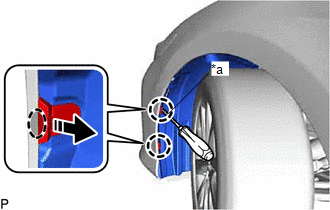

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et détacher le sous-ensemble de bouclier anti-éclaboussures d'aile avant, comme indiqué sur le schéma.
|
*a | Ruban adhésif de protection |
.png) |
Introduire le tournevis ici |
.png) |
Déposer dans ce sens |

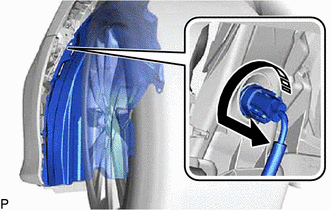

(d) Faire passer le câble de phare à l'aide de l'ampoule de feu latéral avant comme indiqué sur le schéma pour débrancher l'ensemble.
|
|
Déposer dans ce sens |
(e) Déposer l'ampoule de feu latéral avant du câble de phare.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'AMPOULE DE FEU LATERAL AVANT
(a) Reposer l'ampoule de feu latéral avant sur le cordon de phare.

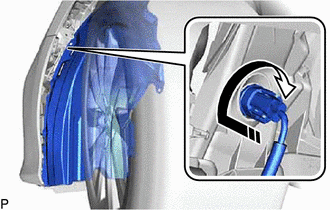

(b) Faire passer le câble de phare à l'aide de l'ampoule de feu latéral avant comme indiqué sur le schéma pour brancher l'ensemble.
.png) |
Poser dans ce sens |

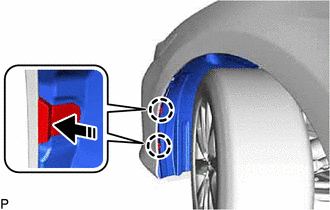

(c) Engager les 2 griffes comme indiqué sur le schéma.
|
|
Poser dans ce sens |
(d) Reposer le sous-ensemble de bouclier anti-éclaboussures d'aile avant avec les 2 agrafes.
(e) Tourner le volant dans sa position d'origine.
