Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES

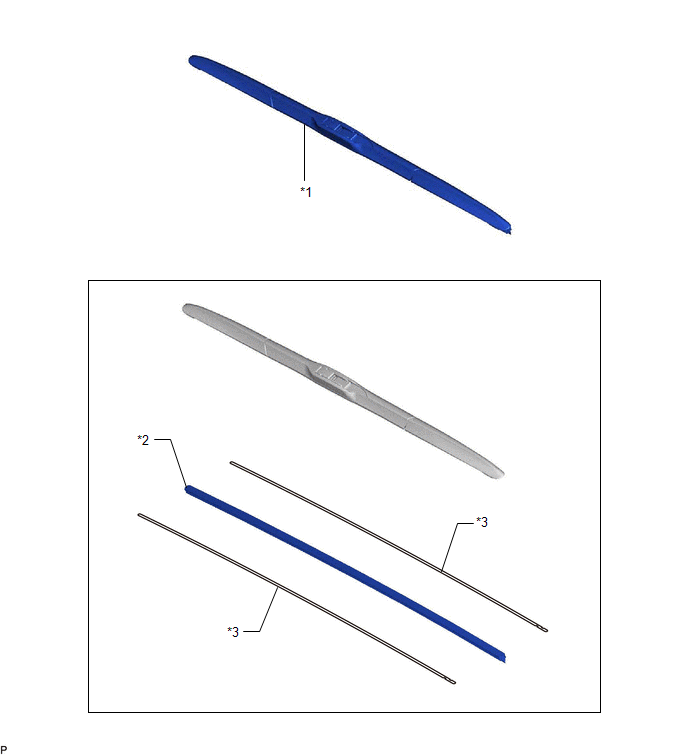

SCHEMA
|
*1 | BALAI D'ESSUIE-GLACE AVANT |
*2 | CAOUTCHOUC D'ESSUIE-GLACE |
|
*3 | PLAQUE DE SOUTIEN DE CAOUTCHOUC D'ESSUIE-GLACE AVANT |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à maintenir le bras d'essuie-glace avant en le soulevant car soulever le bras d'essuie-glace avant par le balai d'essuie-glace peut endommager ni déformer le balai d'essuie-glace avant.
CONSEIL:
PROCEDURE
1. DEPOSER LE BALAI D'ESSUIE-GLACE AVANT
(a) Mettre le contacteur d'allumage en position ON.
(b) Mettre le contacteur d'allumage en position OFF et déplacer l'ensemble de contacteur d'essuie-glace avant en position MIST et le maintenir dans cette position pendant au moins 2 secondes.
CONSEIL:
Si l'ensemble de bras et de balai d'essuie-glace avant ne se déplace pas vers la position d'entretien, mettre le contacteur d'allumage en position ON puis effectuer à nouveau cette étape.

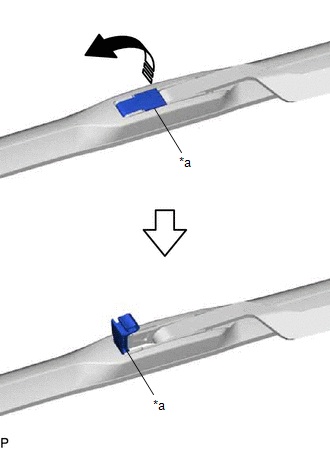

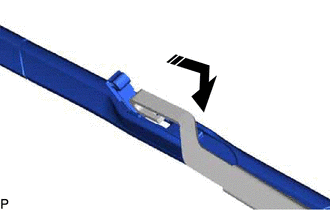

(c) Tirer sur le support de balai d'essuie-glace avant.
|
*a | Support |
.png) |
Déposer dans ce sens |
(d) Déposer le balai d'essuie-glace avant du bras d'essuie-glace avant comme indiqué sur le schéma.
REMARQUE:
Placer un morceau de tissu entre le bras d'essuie-glace avant et la vitre de pare-brise afin de éviter d'endommager la vitre de pare-brise.
|
|
Déposer dans ce sens |
2. DEPOSER LE CAOUTCHOUC D'ESSUIE-GLACE

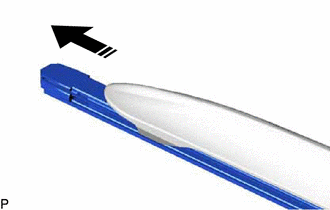

(a) Déposer le caoutchouc d'essuie-glace et les plaques de soutien de caoutchouc d'essuie-glace avant du balai d'essuie-glace avant.
|
|
Déposer dans ce sens |

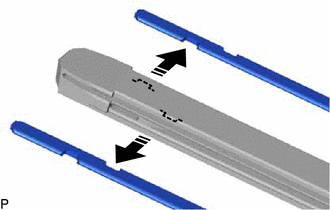

(b) Déposer les 2 plaques de soutien du caoutchouc d'essuie-glace avant.
|
|
Déposer dans ce sens |
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à maintenir le bras d'essuie-glace avant en le soulevant car soulever le bras d'essuie-glace avant par le balai d'essuie-glace peut endommager ni déformer le balai d'essuie-glace avant.
CONSEIL:
PROCEDURE
1. REPOSER LE CAOUTCHOUC D'ESSUIE-GLACE

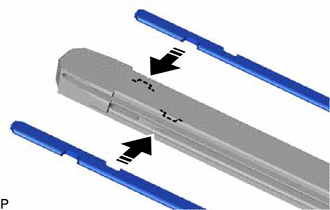

(a) Reposer les 2 plateaux de soutien de caoutchouc d'essuie-glace sur le caoutchouc d'essuie-glace.
.png) |
Poser dans ce sens |
REMARQUE:

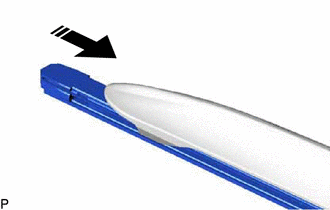

(b) Reposer le caoutchouc d'essuie-glace avec les plaques de soutien de caoutchouc d'essuie-glace avant sur le balai d'essuie-glace avant comme indiqué sur le schéma.
|
|
Poser dans ce sens |
REMARQUE:
Enfoncer le caoutchouc d'essuie-glace avant et les plaques de soutien d'essuie-glace dans le balai d'essuie-glace avant avec force pour les engager correctement.
2. REPOSER LE BALAI D'ESSUIE-GLACE AVANT

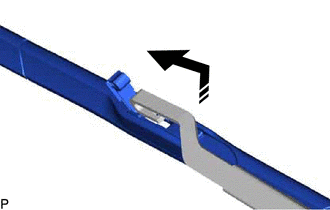

(a) Reposer le balai d'essuie-glace avant du bras d'essuie-glace avant comme indiqué sur le schéma.
|
|
Poser dans ce sens |

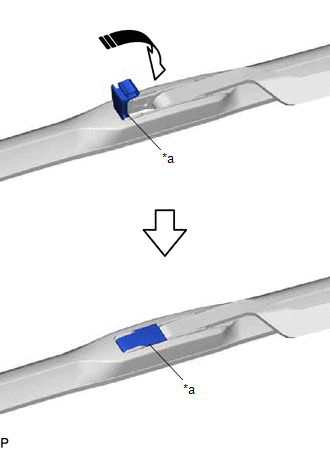

(b) Abaisser le support de balai d'essuie-glace avant.
|
*a | Support |
|
|
Poser dans ce sens |
(c) Mettre le contacteur d'allumage en position ON.
(d) Actionner l'ensemble de contacteur d'essuie-glace avant en position pour replacer les ensembles de bras d'essuie-glace avant et de bras d'essuie-glace avant dans leur position initiale.
(e) Mettre le contacteur d'allumage en position OFF.
