Pieces Constitutives
PIECES CONSTITUTIVES

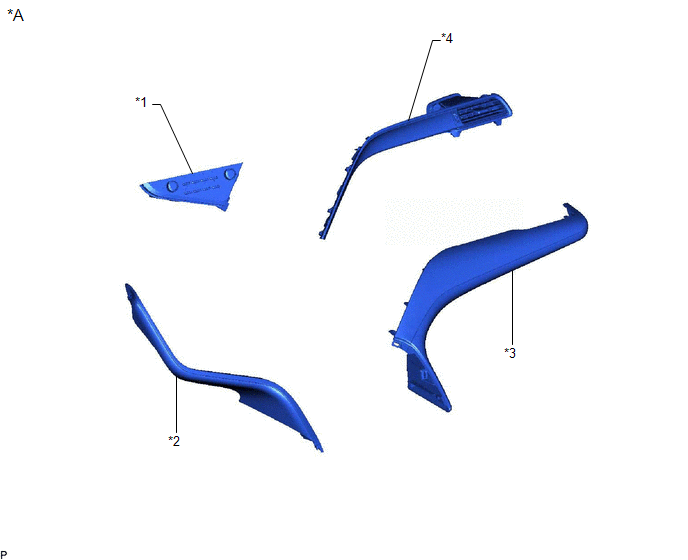

SCHEMA
|
*A | pour affichage 7 pouce |
- | - |
|
*1 | ENSEMBLE DE COMMANDE DE CLIMATISATION |
*2 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
|
*3 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 | *4 |
ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 3 |

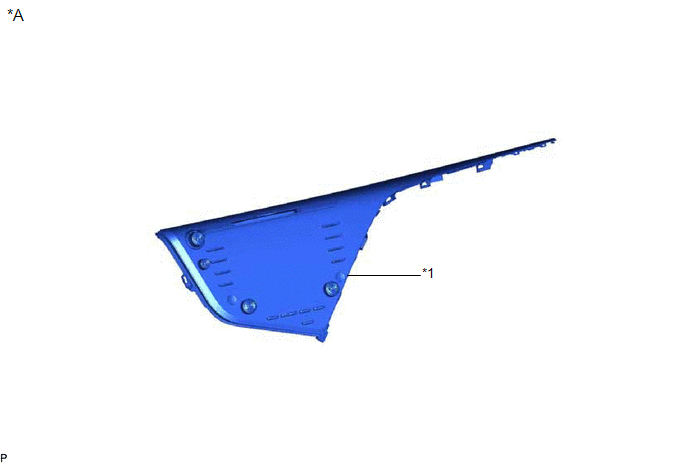

SCHEMA
|
*A | pour affichage 8 pouce |
- | - |
|
*1 | ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE PANNEAU DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 (pour affichage 7 pouce)
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 (pour affichage 7 pouce)
Cliquer ici
3. DEPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD (pour affichage 7 pouce)
Cliquer ici
4. DEPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)

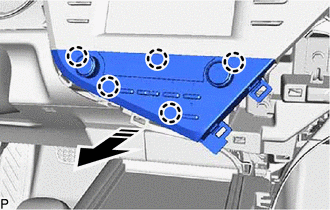

(a) Libérer les 5 griffes comme indiqué sur le schéma.
|
Déposer dans ce sens |
(b) Débrancher le connecteur pour déposer l'ensemble de commande de climatisation.
5. DEPOSER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE (pour écran 8 pouce)
Cliquer ici
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE COMMANDE DE CLIMATISATION (pour affichage 7 pouce)
(a) Brancher le connecteur.

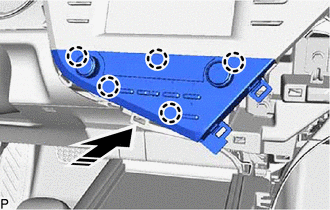

(b) Engager les 5 griffes pour reposer l'ensemble de commande de climatisation comme indiqué sur le schéma.
|
Poser dans ce sens |
2. REPOSER L'ENSEMBLE D'AUTORADIO ET DE SYSTEME D'AFFICHAGE (pour écran 8 pouce)
Cliquer ici
3. REPOSER L'ENSEMBLE DE REGISTRE N° 3 DE TABLEAU DE BORD (pour 7 pouce affichage)
Cliquer ici
4. POSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 (pour affichage 7 pouce)
Cliquer ici
5. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 (pour affichage 7 pouce)
Cliquer ici
