Pieces Constitutives
PIECES CONSTITUTIVES

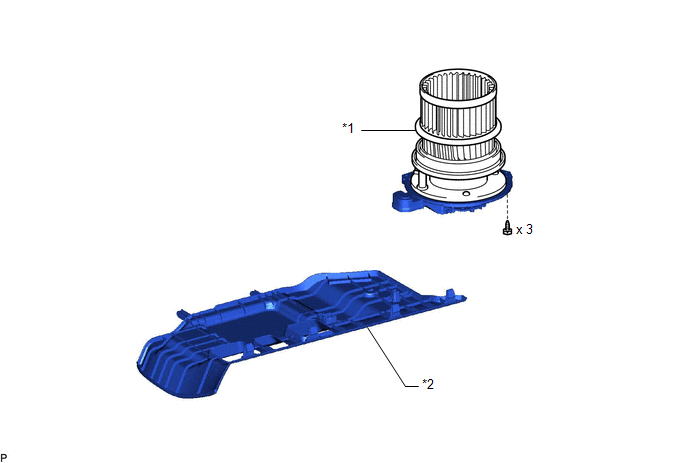

SCHEMA
|
*1 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
*2 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici .gif)
2. DEPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR

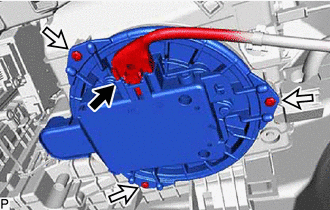

| (a) Débrancher le connecteur. |
|
(b) Déposer les 3 vis et le sous-ensemble de moteur de soufflante avec ventilateur.
REMARQUE:
Remplacer le sous-ensemble de moteur de soufflante avec ventilateur s'il a subi une chute ou un choc violent.
Repose
REPOSE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR
(a) Reposer le sous-ensemble de moteur de soufflante avec ventilateur à l'aide des 3 vis.
REMARQUE:
Remplacer le sous-ensemble de moteur de soufflante avec ventilateur s'il a subi une chute ou un choc violent.
(b) Brancher le connecteur.
2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici .gif)
