Toyota Camry Manuel de réparation XV50 (2011–2019): La vitre électrique arrière gauche ne fonctionne pas via le contacteur de lève-vitre électrique arrière gauche

Toyota Camry Manuel de réparation XV50 (2011–2019) / Extérieur du véhicule / Vitres / Fenetres / Systeme De Commande De Vitre Electrique / La vitre électrique arrière gauche ne fonctionne pas via le contacteur de lève-vitre électrique arrière gauche

DESCRIPTION

Lorsque le contacteur d'allumage est en position ON, l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) est actionné par l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche). L'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) remplit les fonctions de moteur, de lève-vitre et d'ECU.

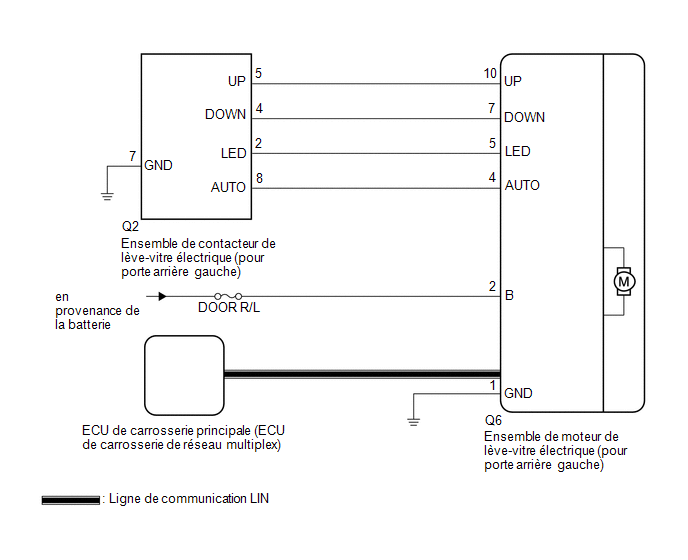

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (MAIN BODY)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Main Body > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Communication RL-Door Motor

Etat du branchement entre l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)

STOP ou OK

STOP: Communication interrompue

OK: Communication normale

-

Body Electrical > Main Body > Data List

Affichage du tester

Communication RL-Door Motor

OK:

OK s'affiche pour chaque élément de la data list ci-dessus.

MAL

PASSER AU SYSTEME DE COMMUNICATION LIN (Suivre la procédure Comment utiliser la recherche de pannes)

OK

2.

RELEVER LA VALEUR AFFICHEE PAR LE TECHSTREAM (RL-DOOR MOTOR)

(a) Sélectionner les menus suivants: Body Electrical / RL-Door Motor / Data List.

(b) Relever la Data List en suivant les indications du Techstream.

Body Electrical > RL-Door Motor > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RL Door P/W Up SW

Signal de contacteur de fermeture manuelle de vitre électrique de porte arrière gauche

OFF ou ON

OFF: Le contacteur de fermeture manuelle de vitre électrique de porte arrière gauche n'est pas actionné

ON: Le contacteur de fermeture manuelle de vitre électrique de porte arrière gauche est actionné

-

RL Door P/W Down SW

Signal de contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche

OFF ou ON

OFF: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche n'est pas actionné

ON: Le contacteur d'ouverture manuelle de vitre électrique de porte arrière gauche est actionné

-

Body Electrical > RL-Door Motor > Data List

Affichage du tester

RL Door P/W Up SW

RL Door P/W Down SW

OK:

Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.

MAL

PASSER AU POINT 4

OK

3.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (RL-DOOR MOTOR)

(a) Sélectionner les menus suivants: Body Electrical / RL-Door Motor / Active Test.

(b) Effectuer l'Active Test en suivant les indications du Techstream.

ATTENTION:

Lors de ce test, veiller à ne pas se blesser avec des pièces du véhicule en mouvement. Pendant l'Active Test, la fonction anticoincement ne fonctionne pas.

Body Electrical > RL-Door Motor > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Power Window

Vitre électrique

OFF / DOWN / UP

-

Body Electrical > RL-Door Motor > Active Test

Affichage du tester

Power Window

OK:

La vitre électrique de porte arrière gauche fonctionne normalement.

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

MAL

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE)

4.

VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE ARRIERE GAUCHE)

(a) Déposer l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche).

Cliquer ici

(b) Vérifier l'ensemble de contacteur de lève-vitre électrique arrière (pour porte gauche).

Cliquer ici

MAL

REMPLACER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE GAUCHE)

OK

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE (POUR PORTE GAUCHE) - MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE) ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur Q6 de l'ensemble de moteur de lève-vitre électrique (pour porte arrière gauche).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Q2-5 (UP) - Q6-10 (UP)

En permanence

En dessous de 1 Ω

Q2-5 (UP) ou Q6-10 (UP) - Masse de carrosserie

En permanence

10 kΩ minimum

Q2-4 (DOWN) - Q6-7 (DOWN)

En permanence

En dessous de 1 Ω

Q2-4 (DOWN) ou Q6-7 (DOWN) - Masse de carrosserie

En permanence

10 kΩ minimum

Q2-7 (GND) - Masse de carrosserie

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE ARRIERE GAUCHE)

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
