Toyota Camry Manuel de réparation XV50 (2011–2019): Pneus Et Roues
Pieces Constitutives
PIECES CONSTITUTIVES

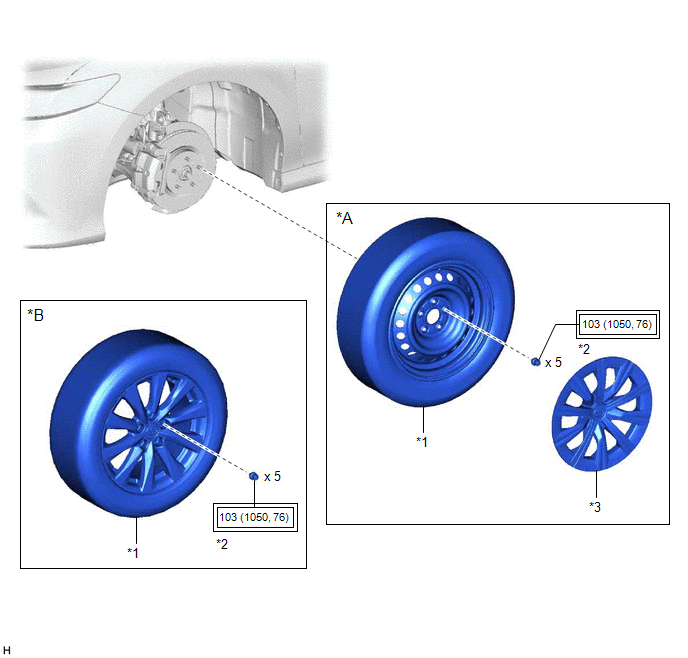

SCHEMA
*A | pour jantes en acier |
*B | sauf jantes en acier |
*1 | ENSEMBLE DE ROUE |
*2 | ECROU DE MOYEU D'ESSIEU |
*3 | CHAPEAU DE ROUE |
- | - |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE ROUE
(a) pour jantes en acier:
(1) Déposer l'enjoliveur de roue.
(b) Desserrer les écrous de moyeu d'essieu d'environ 90°.
(c) Soulever le véhicule et déposer les écrous de moyeu d'essieu et l'ensemble de roue.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE ROUE
REMARQUE:
- N'utiliser que des écrous de moyeu d'essieu compatibles avec la roue. Si des écrous de moyeu d'essieu incompatibles sont utilisés, la surface de contact de l'écrou de moyeu d'essieu et de la roue risque d'être déformée ou endommagée. Cela peut se traduire par un ou plusieurs écrous de moyeu d'essieu desserrés ou perdus, même s'ils sont serrés au couple de serrage prescrit.
- S'assurer de l'absence de rouille ou de corps étrangers sur les boulons de moyeu d'essieu et sur les surfaces de contact de la roue, de disque de frein et de moyeu d'essieu, etc. Nettoyer les surfaces de contact et les boulons de moyeu d'essieu, si nécessaire. En cas de pose de l'ensemble de roue en présence de corps étrangers ou de rouille sur les surfaces de contact, les corps étrangers ou la rouille peuvent créer un jeu. Cela peut se traduire par un ou plusieurs écrous de moyeu d'essieu desserrés ou perdus, même s'ils sont serrés au couple de serrage prescrit.
- Lors de la repose des écrous de moyeu d'essieu, les nettoyer avec du solvant sans résidus et s'assurer que les écrous de moyeu d'essieu tournent sans résistance à la main. Si les écrous de moyeu d'essieu ne tournent pas sans résistance, s'assurer qu'il n'y a pas de trace de rouille ou de corps étrangers, et les nettoyer si nécessaire. Si les écrous de moyeu d'essieu ne tournent pas sans résistance, remplacer les écrous de moyeu d'essieu et les boulons de moyeu d'essieu par des éléments neufs.
(a) Tout en alignant l'ensemble de roue sur le centre du moyeu d'essieu, reposer à la main les écrous de moyeu d'essieu.

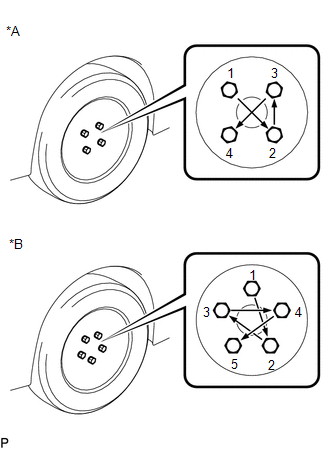

(b) Serrer provisoirement les écrous de moyeu d'essieu dans l'ordre indiqué sur le schéma. |
|
(c) Rabaisser le véhicule, puis serrer complètement les écrous de moyeu d'essieu dans l'ordre indiqué sur le schéma.
Torque:
103 N·m {1 050 kgf·cm, 76 ft·lbf}
(d) pour jantes en acier:
(1) Reposer l'enjoliveur.
Repose
