REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
PROCEDURE
1. REPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE AVANT
REMARQUE:

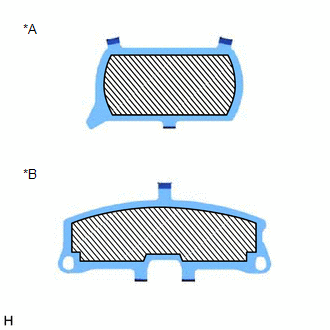

(a) Appliquer de la graisse pour frein à disque sur les deux côtés de chaque cale antigrincement de frein à disque avant n° 1, comme indiqué sur le schéma.
|
*A | Côté intérieur du véhicule |
|
*B | Côté extérieur du véhicule |
|
Graisse pour frein à disque |

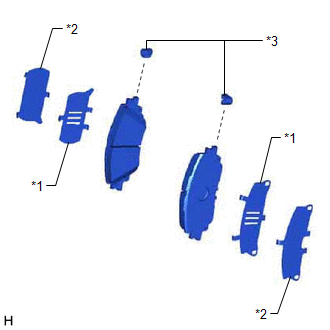

| (b) Reposer la cale antigrincement de frein à disque avant n° 1 et la cale antigrincement de frein à disque avant n° 2 sur chaque plaquette de frein à disque avant. |
|
(c) Reposer la plaquette de frein à disque avant sur la plaque d'indicateur d'usure de chaque plaquette de frein à disque avant.
2. REPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT

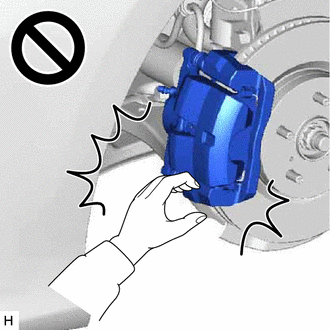

ATTENTION:
(a) Enfoncer le piston de frein à disque avant.
REMARQUE:
(b) Reposer les 2 plaquettes de frein à disque avant sur la fixation de cylindre de frein à disque avant.
REMARQUE:

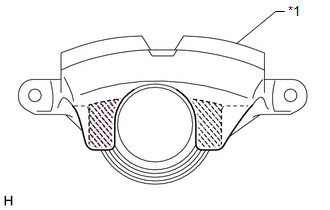

(c) Appliquer de la graisse pour frein à disque sur les surfaces de contact de l'ensemble de cylindre de frein à disque avant et la plaquette de frein à disque avant, comme indiqué sur le schéma.
CONSEIL:
Appliquer 0,3 g (0,01 oz.) de graisse pour frein à disque sur l'ensemble de cylindre de frein à disque avant.
|
*1 | Ensemble de cylindre de frein à disque avant |
|
Graisse pour frein à disque |
(d) Maintenir la broche coulissante de cylindre de frein à disque avant (côté inférieur) et reposer l'ensemble de cylindre de frein à disque avant sur la fixation de cylindre de frein à disque avant avec le boulon.
Torque:
34,3 N·m {350 kgf·cm, 25 ft·lbf}
(e) Enfoncer la pédale de frein à plusieurs reprises.
3. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR
Cliquer ici
4. REPOSER LA ROUE AVANT
Cliquer ici
