DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Juste après avoir reposé les plaquettes de frein, les performances de freinage peuvent être réduites. Toujours effectuer un essai sur route dans un endroit sûr en faisant attention aux alentours.
Après avoir remplacé les plaquettes de frein à disque avant, la pédale de frein peut sembler souple en raison du jeu entre les plaquettes de frein à disque avant et le disque avant. Enfoncer plusieurs fois la pédale de frein jusqu'à ce que la pédale semple ferme.
Après avoir remplacé les plaquettes de frein à disque avant, toujours effectuer un essai sur route pour vérifier l'efficacité des freins et s'il y a des vibrations.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.

PROCEDURE

1. DEPOSER LA ROUE AVANT

Cliquer ici

2. DEPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT

ATTENTION:

Veiller à ne pas se pincer par l'ensemble de cylindre de frein à disque avant ou d'autres pièces lors de la dépose des plaquettes de frein à disque avant.
Après avoir soulevé l'ensemble de cylindre de frein à disque avant, le mettre en place avant de travailler dessus.
L'ensemble de cylindre de frein à disque avant risque de tomber et de causer des blessures graves aux mains ou aux doigts.

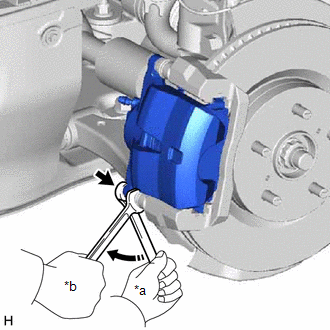

(a) Maintenir la broche coulissante de cylindre de frein à disque avant (côté inférieur) et déposer le boulon.

REMARQUE:

Ne pas froisser ni endommager la canalisation de frein.

*a	Tourner
*b	Maintenir

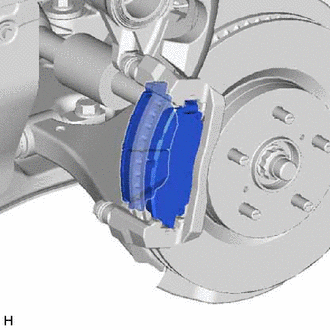

(b) Tirer sur l'ensemble de cylindre de frein à disque avant vers le haut.

3. DEPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE AVANT

(a) Retirer la cale antigrincement de frein à disque n° 1 et la cale antigrincement de frein à disque n° 2 de chaque plaquette de frein à disque avant.

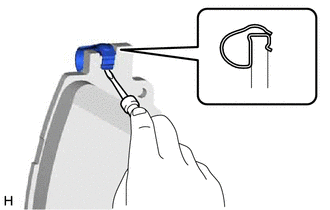

(b) A l'aide d'un tournevis, déposer la plaque d'indicateur d'usure de chaque plaquette de frein à disque avant.
