Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

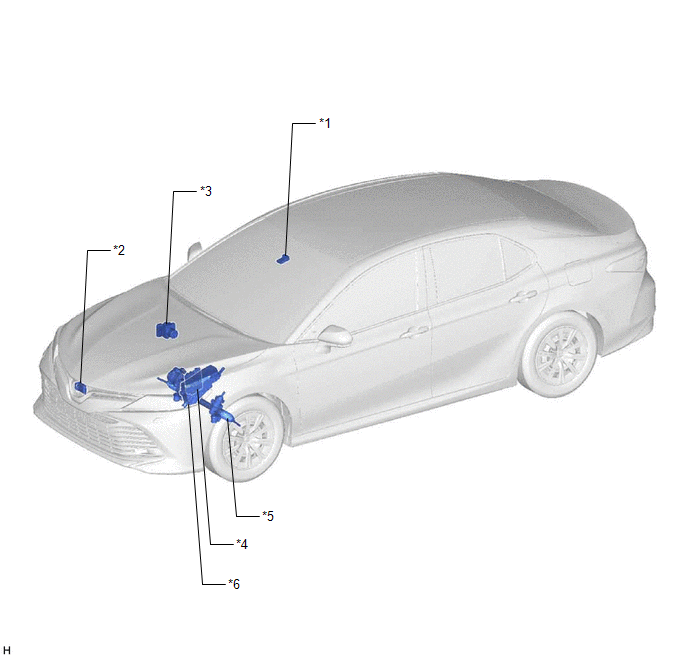

SCHEMA

*1

CAMERA DE RECONNAISSANCE DE MARCHE AVANT

*2

ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES

*3

ENSEMBLE D'ACTIONNEUR DE FREIN

- ECU DE CONTROLE DE DERAPAGE

*4

ECM

*5

ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE

- ECU DE DIRECTION ASSISTEE

*6

ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION

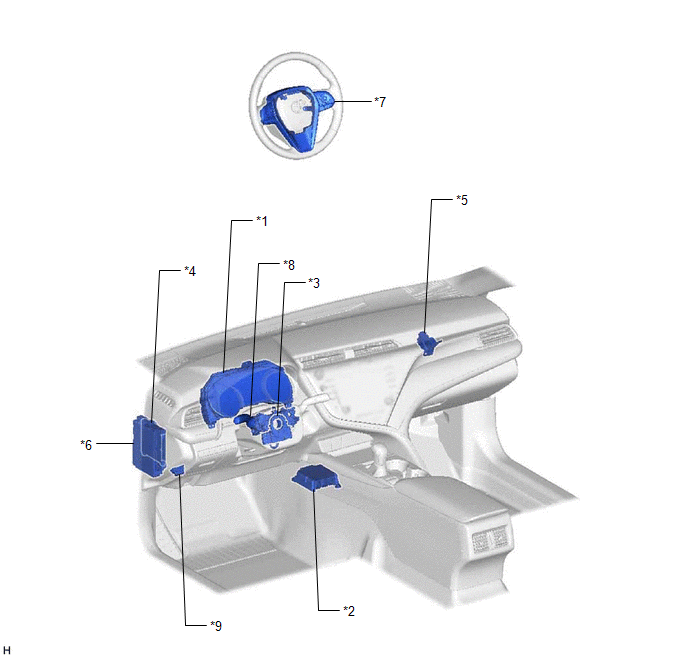

SCHEMA

*1

ENSEMBLE DE COMBINE D'INSTRUMENTS

- ECRAN MULTIFONCTION

- TEMOIN D'AVERTISSEMENT DE SORTIE DE BANDE DE CIRCULATION

- SIGNAL SONORE D'AVERTISSEMENT DE SORTIE DE BANDE DE CIRCULATION

*2

ENSEMBLE DE CAPTEUR D'AIRBAG

- CAPTEUR D'EMBARDEE

*3

CAPTEUR D'ANGLE DE BRAQUAGE

*4

ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

*5

ECU DU PORTAIL D'ACCES CENTRAL (ECU DU PORTAIL D'ACCES AU RESEAU)

*6

ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

- ECU-IG1 N° 3

*7

ENSEMBLE DE CONTACTEUR AU VOLANT

- CONTACTEUR PRINCIPAL D'AVERTISSEMENT DE SORTIE DE BANDE DE CIRCULATION

- CONTACTEUR DE FONCTIONNEMENT (CONTACTEUR DE PERSONNALISATION)

*8

CONTACTEUR DES CLIGNOTANTS

*9

DLC3

-

-
