Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit de guidage vocal entre l'autoradio et l'amplificateur de l'élément stéréo

Toyota Camry Manuel de réparation XV50 (2011–2019) / Audio, Vidéo, Télématique / Audio / Video / Systeme Audio Et Video / Circuit de guidage vocal entre l'autoradio et l'amplificateur de l'élément stéréo

DESCRIPTION

Ce circuit est utilisé lorsque le contacteur Voix de l'ensemble de contacteur au volant est enfoncé.

Grâce à ce circuit, l'ensemble de récepteur de radio et d'affichage envoie des signaux à l'ensemble d'amplificateur de l'élément stéréo.

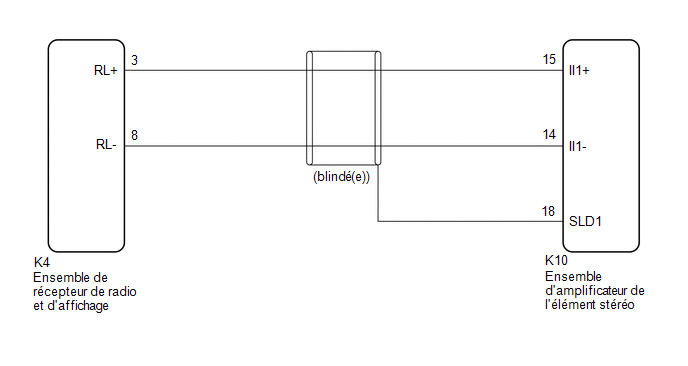

SCHEMA DE CABLAGE

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO)

(a) Débrancher le connecteur K4 d'ensemble de récepteur de radio et d'affichage.

(b) Débrancher le connecteur K10 de l'ensemble d'amplificateur de l'élément stéréo.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K4-3 (RL+) - K10-15 (II1+)

En permanence

En dessous de 1 Ω

K4-8 (RL-) - K10-14 (II1-)

En permanence

En dessous de 1 Ω

K10-18 (SLD1) - Masse de carrosserie

En permanence

10 kΩ minimum

K4-3 (RL+) ou K10-15 (II1+) - Masse de carrosserie

En permanence

10 kΩ minimum

K4-8 (RL-) ou K10-14 (II1-) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
