DESCRIPTION
L'ensemble d'autoradio et d'affichage reçoit un signal de marche arrière transmis par le relais BKUP LP.

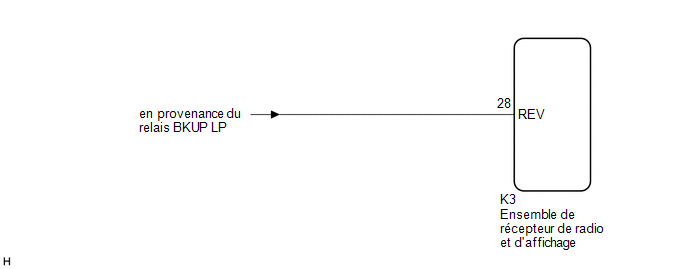

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER LE FONCTIONNEMENT DU FEU DE RECUL |
(a) Mettre le levier de changement de vitesse en position R et vérifier si les feux de recul s'allument.
OK:
Les feux de recul s'allument.
| INCORRECT | .gif) | PASSER AU SYSTEME D'ECLAIRAGE |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL DE MARCHE ARRIERE) |
(a) Débrancher le connecteur K3 d'ensemble de récepteur de radio et d'affichage.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K3-28 (REV) - Masse de carrosserie |
Contacteur d'allumage en position ON Levier de changement de vitesse en position R |
11 à 14 V |
|
K3-28 (REV) - Masse de carrosserie |
Contacteur d'allumage en position ON Levier de changement de vitesse en position autre que R |
En dessous de 1 V |
| OK | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
